Die Luftbild-Kamerasysteme der Abteilung Photogrammetrie und Bildanalyse sind Eigenentwicklungen für Forschungszwecke und für prä-operationelle Einsätze. Die Kamerasysteme ermöglichen die Aufnahme und unmittelbare Verarbeitung von hochaufgelösten Luftbildern und finden insbesondere Anwendung in den Bereichen des Verkehrs- und Katastrophenmanagements. Ein integrierter Mikrowellendatenlink überträgt vorprozessierte Bilddaten und thematische Auswertungen wie z.B. Verkehrsdaten an eine mobile oder stationäre Bodenstation. Die DLR Luftbild-Kamerasysteme wurden für die Cessna (D-FDLR), die Dornier Do 228 212 (D-CFFU), die Dornier Do-228-101 (D-CODE) sowie für die Hubschrauber Bo 105 (D-HDDP) und EC135 (D-HFHS) der Firma Eurocopter entwickelt und zertifiziert.

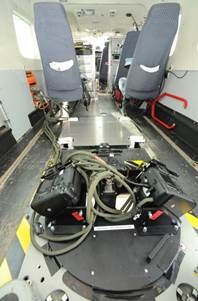

Die Sensorsysteme bestehen je nach Flugplattform aus verschiedenen Hardware-Konfigurationen. Der Sensor auf der Cessna und auf der Do228 wird als 3K-System und auf den Hubschraubern als 4k-System bezeichnet. Bei einer Flughöhe von 1.000 m über Grund und einer Brennweite von 50 mm ergibt sich eine Bodenauflösung von 13 cm pro Pixel.
Anwendungen:
Echtzeitfähige automatisierte Verkehrsdatenerfassung (Fahrzeugdetektion, Messung der Fahrtrichtung und –geschwindigkeit)
Rapid-Mapping (Lagebilderfassung und Bereitstellung der Daten vor Ort)
Berechnung von hochaufgelösten digitalen Oberflächenmodellen
Erfassung von Personenströmen und der Dichte von Menschenmengen zur Prävention von Gefahrensituationen bei Großveranstaltungen
Präzise Erfassung von überfluteten Bereichen

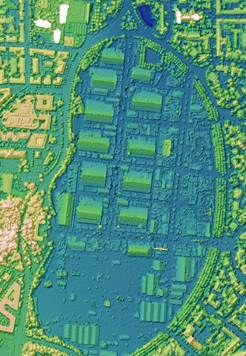

Beispiel für ein Geländemodell und Orthomosaik des 3K-Kamerasystems zum Oktoberfest in München
Plattform: Eurocopter BO 105, Außenanbau an Mehrzweckträger
Kameras: 1x Canon EOS 1D-C, 2x Canon EOS 1D-X
Größe und Gewicht: 542mm x 869mm x 595mm; 82kg
Abdeckung / Auflösung (1000m Flughöhe): Bildaufnahmen: maximal 2560m x 460m; bis zu 7cm 4k Videoaufnahmen: maximal 808m x 424m; bis zu 13,8cm
Mikrowellendatenlink (12Mbit/s auf bis zu 70km Entfernung)
Einsätze zu Katastrophenschutz-Übungen mit dem Bayrischen Roten Kreuz und dem Bundesamt für Bevölkerungsschutz und Katastrophenhilfe im Jahr 2014 und 2015, zu Echtzeit-Kartierungen bei Großveranstaltungen (Wacken Open Air 2016) und zur Waldbrand Übung in Katalonien 2016.

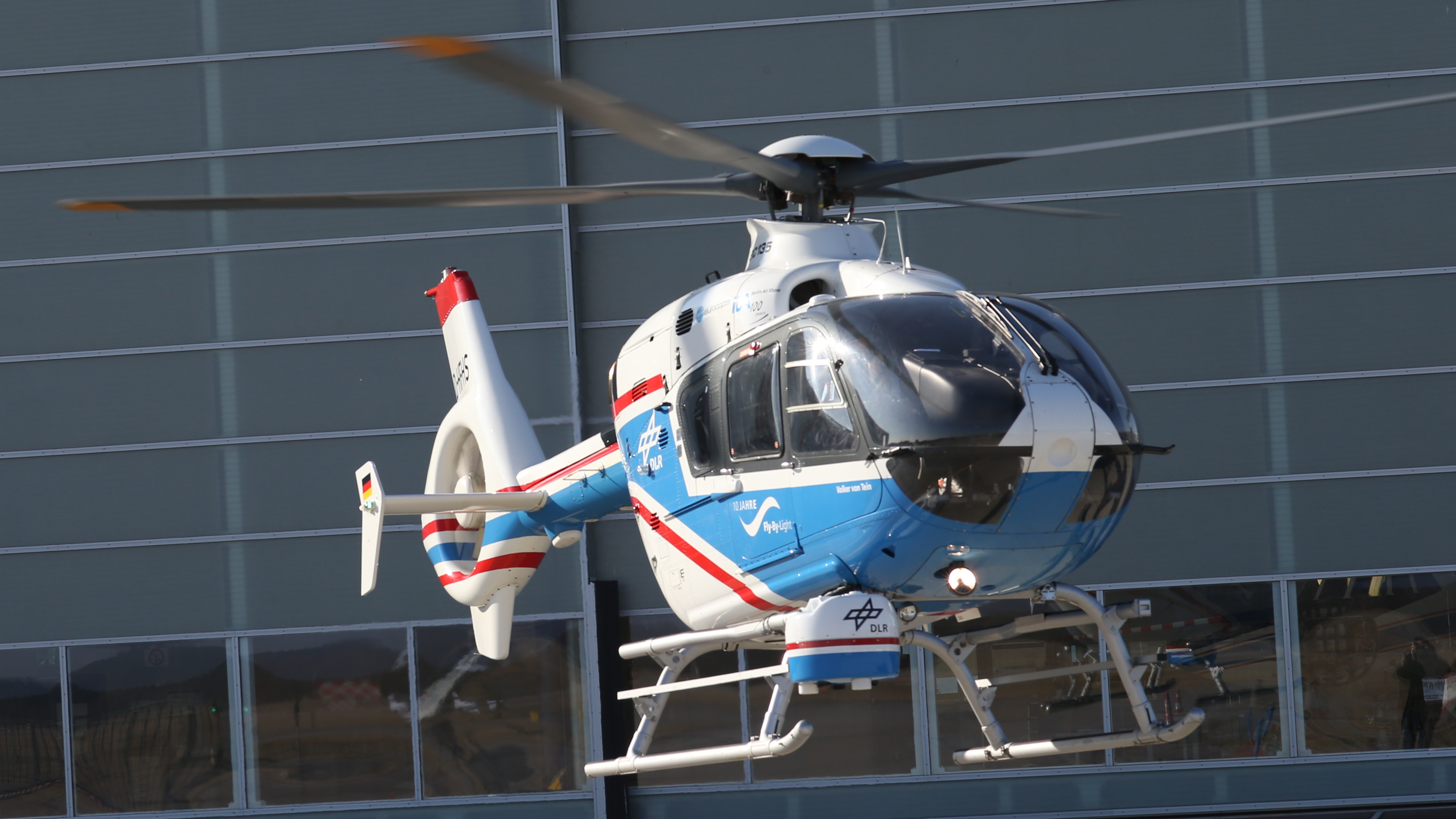

Plattform: Eurocopter EC135 T2/P2, Sensorkopf Außenanbau an Befestigungsflansch für Kamerasysteme
Kameras: 3x Canon EOS 1D-X Mk II
Größe und Gewicht Sensorkopf: Durchmesser x Höhe: 621mm x 544mm; 45 kg
Größe und Gewicht Computerrack in der Kabine: 600mmx600mmx390mm; 55 kg
Abdeckung / Auflösung (1000m Flughöhe): Bildaufnahmen: maximal 2560m x 460m; bis zu 7cm 4k-/UHD-Videoaufnahmen: maximal 3 Kameras zu je 808m x 424m; bis zu 13,8cm
Mikrowellendatenlink per Richtfunk (20Mbit/s auf bis zu 80km Entfernung), LTE-Anbindung mit 20Mbit/s (upload)
