Die Compact Test Range im DLR-Institut für Hochfrequenztechnik und Radarsysteme am Standort Oberpfaffenhofen ist eine Indoor-Antennenmessanlage zur hochgenauen Bestimmung von Antenneneigenschaften über einen Frequenzbereich von 0,2–100 Gigahertz. Aufgrund ihrer sehr großen Messzone von etwa 3,4 Meter Durchmesser und eines 6-Achsen-Drehstands mit einer Tragfähigkeit von 300 Kilogramm ist es möglich, Antennen zusammen mit ihren Trägerstrukturen und aerodynamischen Anbauten zu vermessen. Auf diese Weise kann eine elektromagnetische Rückwirkung der Antennenumgebung auf die Antennencharakteristik unmittelbar in Echtzeit erfasst werden.
Spezielle Messkammer zur Untersuchung von Antennen

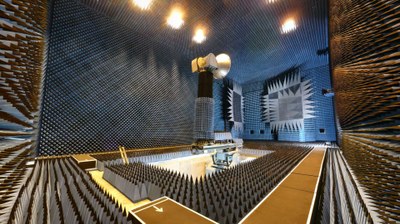

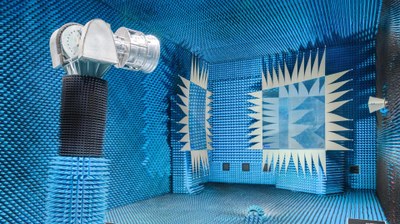

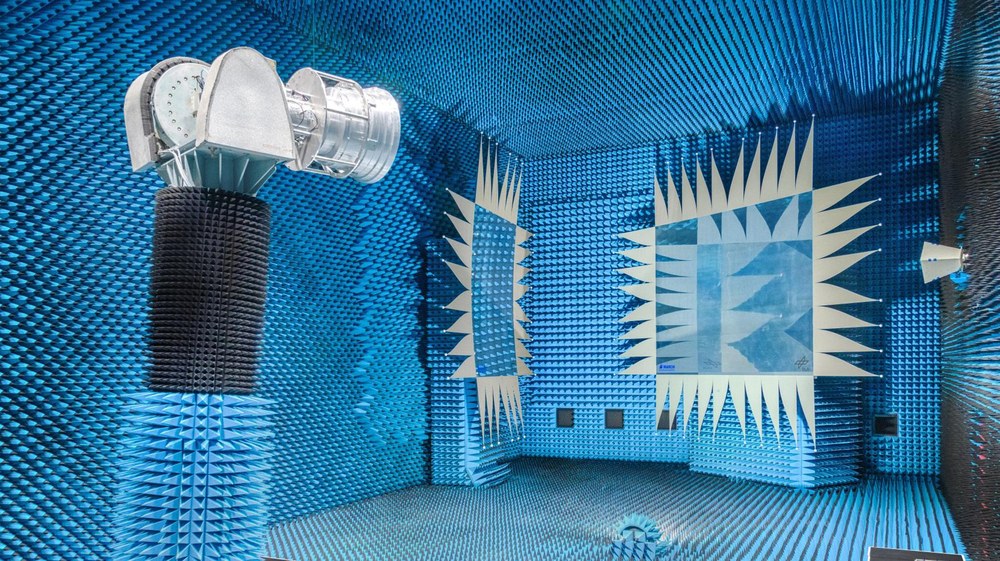

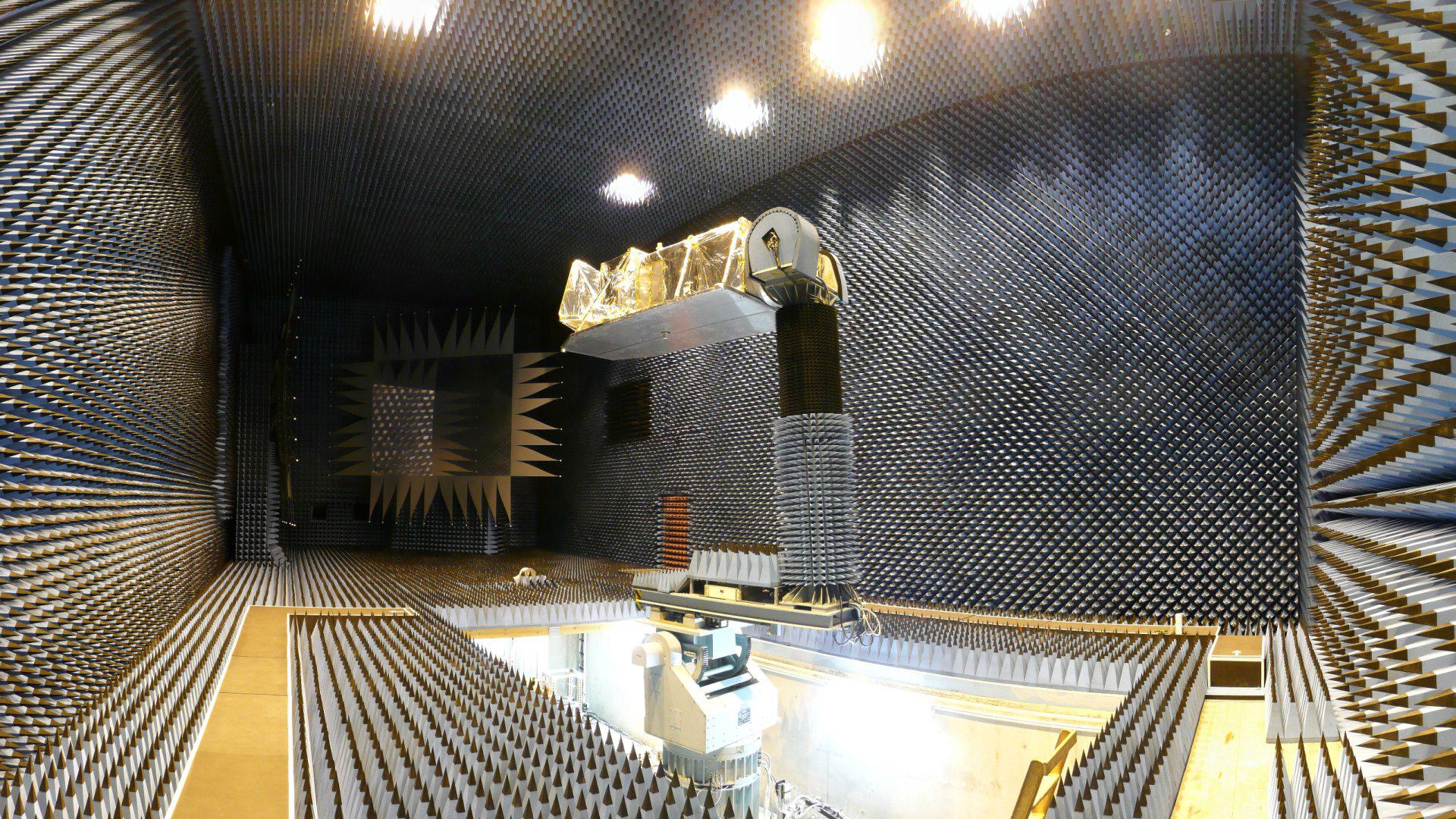

Die CTR des Deutschen Zentrums für Luft- und Raumfahrt (DLR) umfasst eine mit Mikrowellenabsorbern ausgekleidete, geschirmte Messkammer, in der zwei speziell geformte Metallspiegel auf kurzer Strecke eine ebene Wellenfront erzeugen (Compact Antenna Test Range). Mittels Klimatisierung erfolgen die Messungen unter stabilisierten Umgebungsbedingungen. Die Großforschungsanlage zeichnet sich durch eine sehr hohe Amplituden-, Phasen- und Winkelgenauigkeit aus. Sie dient in erster Linie zur Messung und Verifikation der elektromagnetischen Eigenschaften neu entwickelter Antennen und Strukturen. Die Bestimmung des Radarrückstreuquerschnitts aktiver und passiver Radar-Kalibrierziele rundet die Anwendungsbereiche der Messkammer ab.
Im Institut für Hochfrequenztechnik und Radarsysteme entstehen Antennen in den Bereichen Radarfernerkundung und Radiometrie. Andere DLR-Einrichtungen lassen Antennen für Kommunikation, Navigation, für Telemetrie/Telecommand oder zur Datenübertragung vermessen. Die Messung von Antennenprototypen (im Auftrag) externer Kunden ergänzt das Einsatzspektrum der CTR-Großanlage thematisch.
