StarLab ist ein Nahfeld-Multi-Probe-System mit sphärischer Geometrie. Die Antennenstrahlungsmuster im Fernfeld werden indirekt durch Abtastung des Feldes in der Nähe der Antenne gewonnen. Das abgetastete Nahfeld wird dann mit Hilfe von sehr genauen Algorithmen, die auf einer sphärischen Wellenausdehnung basieren, in ein Fernfeld transformiert. Die für die Probenahme verwendete sphärische Geometrie ist die vielseitigste und ermöglicht Messungen sowohl von Rundstrahl- als auch von Richtfunkantennen.
StarLab verwendet ein kreisförmiges Sondenarray, um Echtzeitauswertungsschnitte und volumetrische 3D-Strahlungsmustermessungen innerhalb weniger Minuten zu ermöglichen. Er arbeitet in einem Bereich zwischen 650 MHz und 6 GHz und kann sowohl für passive als auch für aktive Messungen konfiguriert werden.
Die StarLab-Software ermöglicht die Echtzeit-Visualisierung der gemessenen Strahlungsdiagramme, die Einrichtung der Messkonfigurationen, Kalibrierungen, die Bestimmung des Antennenphasenzentrums und des Feldes auf der Apertur der Antenne, die Stromverteilung auf metallischen Oberflächen, die Nachbearbeitung und die Visualisierung der Messdaten.
Neben der Freifeldmessanlage AMA ist Starlab ein wichtiges Tool zur Begleitung von Antennenentwicklungen im Institut für Kommunikation und Navigation..

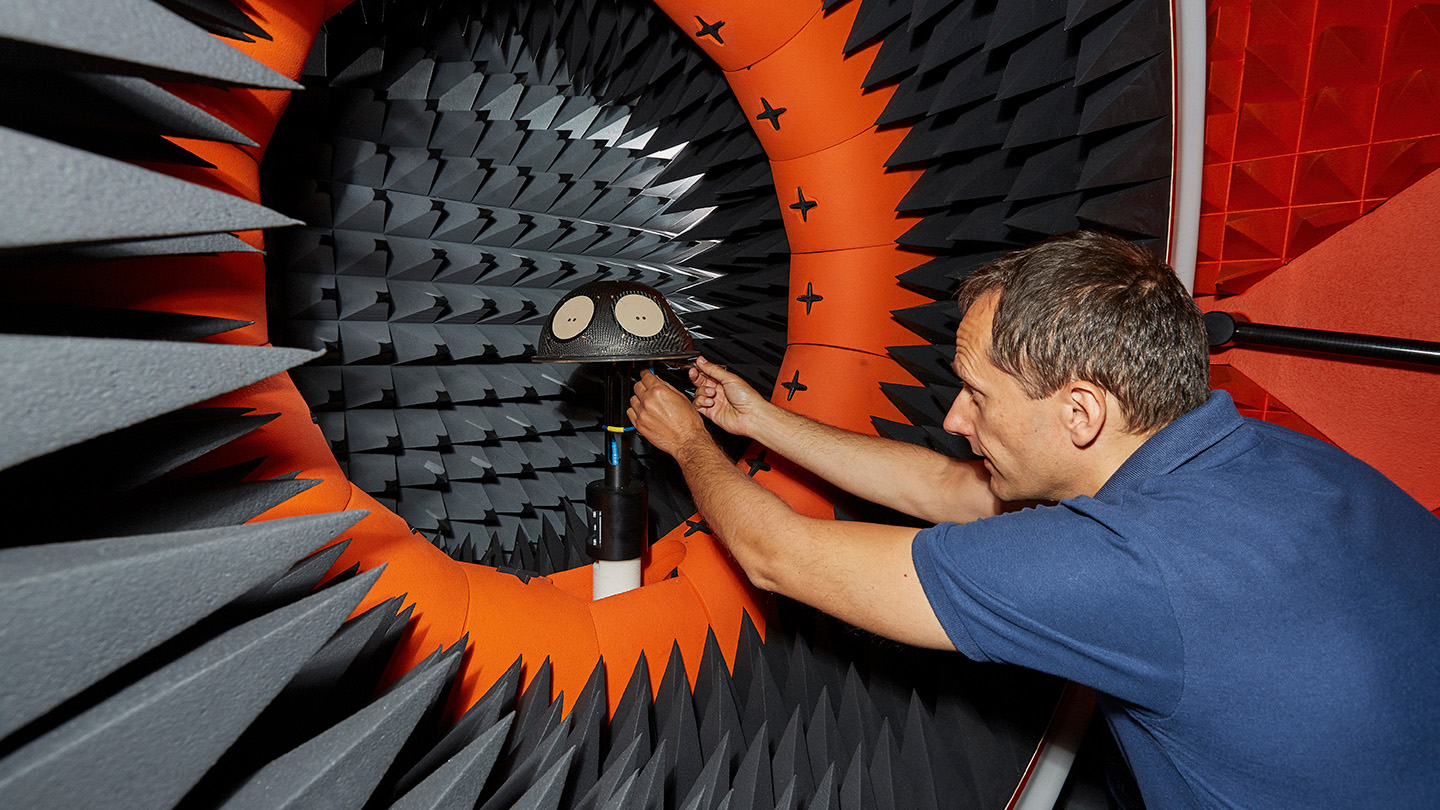

Antennenmesskammer Starlab
StarLab ist ein Nahfeld-Multi-Probe-System mit sphärischer Geometrie und ein wichtiges Tool zur Begleitung von Antennenentwicklungen im Institut.
