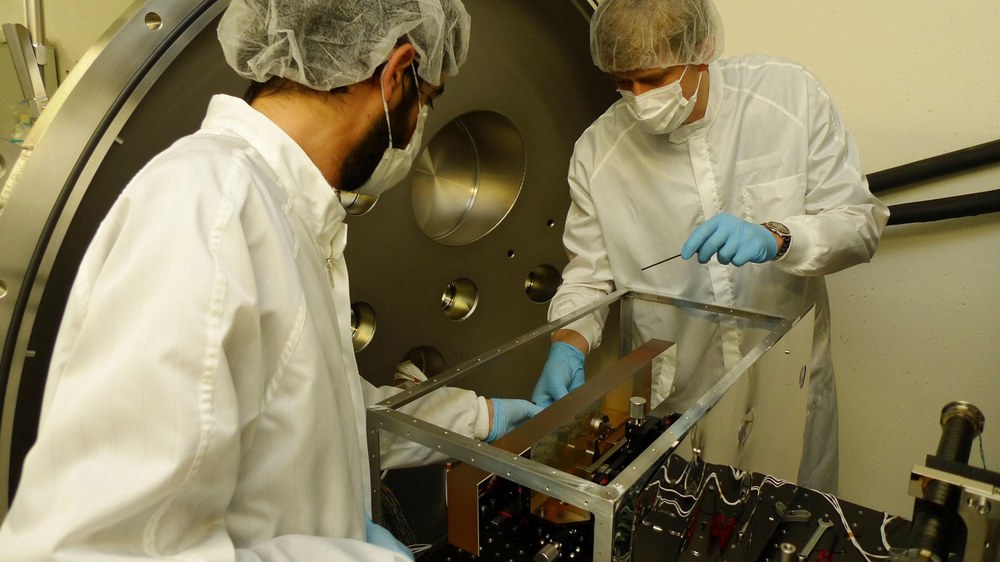

Teil der OGSE für GRACE follow-on: Referenzplatte für ko-Alignement Messung des Triple-Mirror-Assemblies
Optischer Aufbau als Teil des Optical Ground Support Equipments (OGSE) für die Verifikation des Laser Ranging Instrumentes der Gravity Recovery and Climate Experiment (GRACE) Follow-On-Mission. Mit Hilfe der hochstabilen Referenzplatte werden hier vor Ort bei der Firma SpaceTech GmbH mit diesem Aufbau die thermischen und mechanischen Eigenschaften des sogenannten Triple-Mirror-Assembly verifiziert.

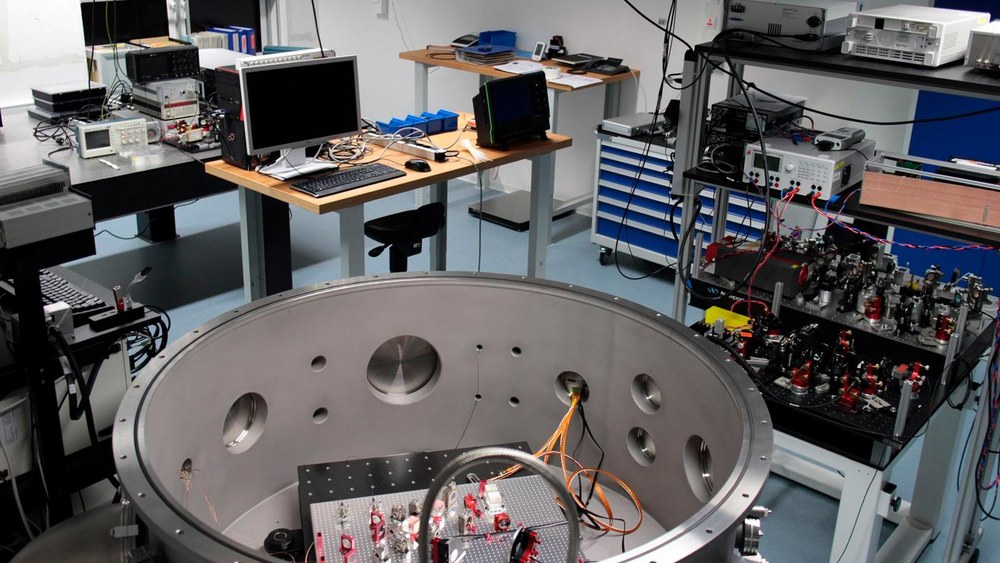

Testeinrichtung zur hochgenauen thermischen Charakterisierung ultra-stabiler Materialien
Aufbau zur Messung des thermischen Ausdehnungskoeffizienten, der die thermische Charakterisierung von hochstabilen Materialien in einem Temperaturbereich von ca. -120 °C bis 80 °C ermöglicht.
Die Großforschungsanlage Laser Ranging and Metrology Testfacility (LRMT) des DLR-Instituts für Quantentechnologien stellt die Infrastruktur zur Verifikation von hochauflösenden Laser-Ranging-Instrumenten bereit, wie sie bei Formations- und Konstellationsflügen zur Abstands- und Winkelmessung zwischen Satelliten zum Einsatz kommen. So wurde mit Hilfe der Anlage die Lasermetrologie innerhalb der Gravity Recovery and Climate Experiment (GRACE) Follow-On-Mission erfolgreich auf der Erde verifiziert und getestet.
Das LRMT beinhaltet hochgenaue optische Messtechnik zur Verifikation der Aufbauten zur Laserabstandsmessung zwischen Satelliten (Laserinterferometrie, Aufbauten zur Simulation der Laserstrahlen vom entfernten Satelliten) sowie einen Teststand, mit dem die thermischen und mechanischen Charakteristiken hochstabiler Materialien für den Einsatz verifiziert werden können. Die Bestimmung des thermischen Ausdehnungskoeffizienten von rohrförmigen Proben kann dabei mit sehr hoher Genauigkeit (im 10 ppb-Bereich) innerhalb eines Umgebungstemperaturbereichs von ca. -120 °C bis 80 °C erfolgen.
Des Weiteren beinhaltet die LRMT-Infrastruktur hochgenaue optische Frequenzreferenzen, zum einen als Laserquelle für die hochsensitive Laserinterferometrie, zum anderen als Referenz zur Verifikation anderer Laserquellen.
