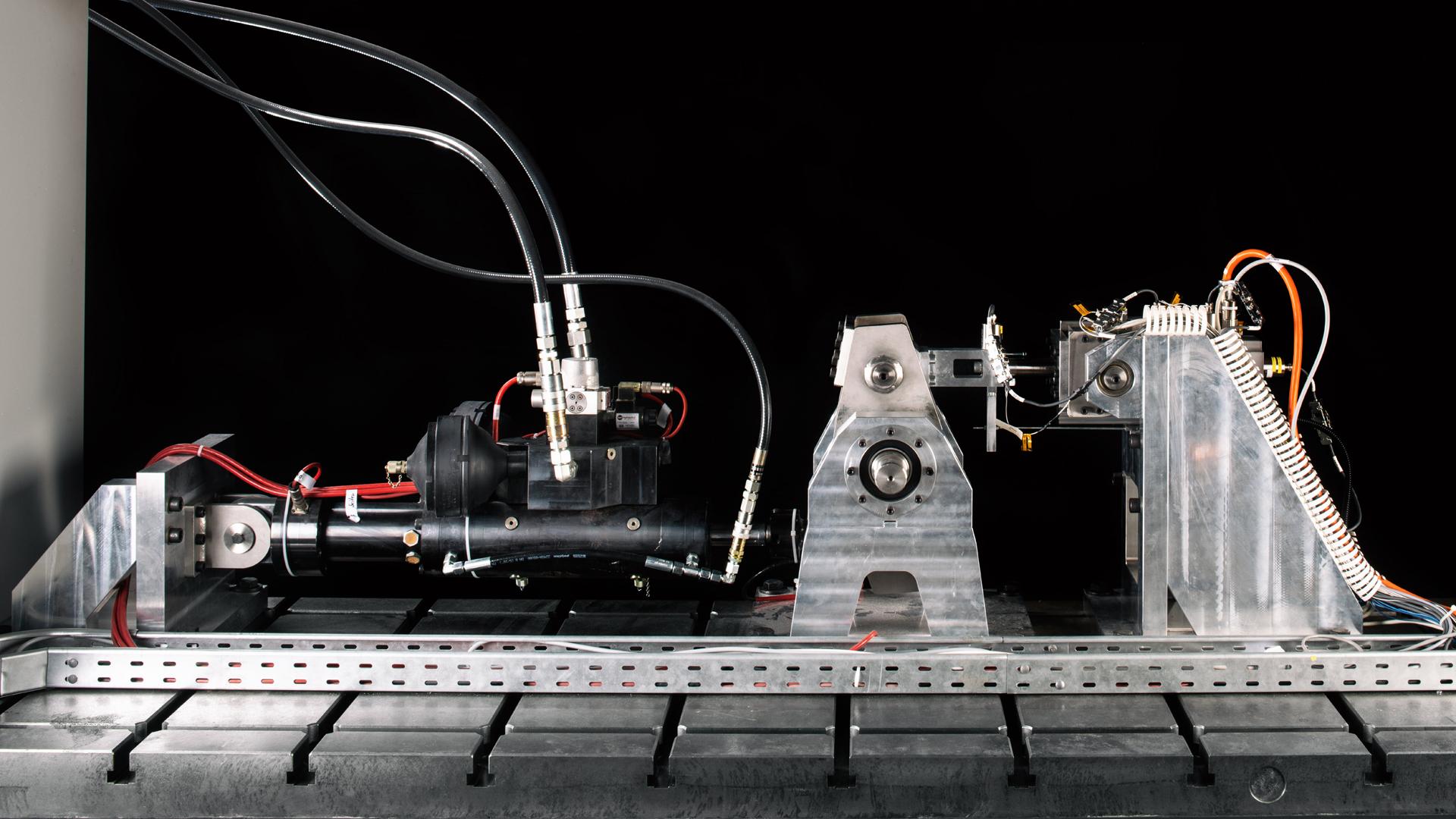

Der Prüfstand dient zur Untersuchung des Verhaltens von elektromechanischen Flugsteuerungsaktuatoren mit künstlich eingebrachten Schäden. Die aufgezeichneten Messwerte werden zur Validierung von hochgenauen Aktuatormodellen und Condition Monitoring Verfahren genutzt

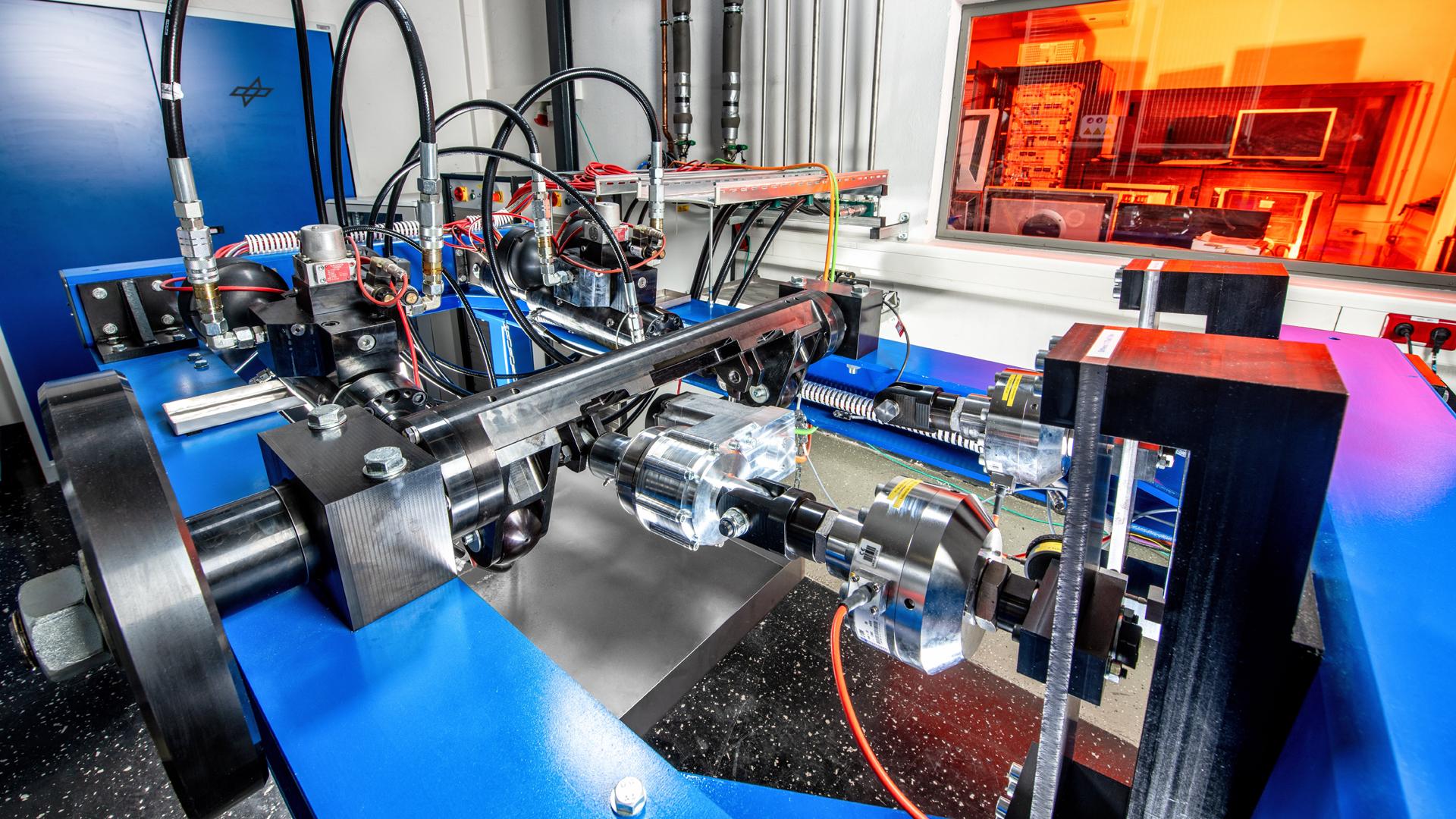

Die Großforschungsanlage im DLR-Institut für Flugsystemtechnik in Braunschweig dient der effizienten, ergebnisorientierten Forschung im komplexen und sicherheitskritischen Bereich der Flugsteuerung. Das EFCS-Rig ermöglicht sowohl die Untersuchung neuer Subsystemlösungen als auch die Betrachtung der Interaktion neuer Systemkonzepte mit weiteren Systemen der Flugsteuerung.
Simulation von Funktionen neuer Flugsteuerungssysteme unter realen Bedingungen
Die Basis für die Forschungsmöglichkeiten der Großforschungsanlage des Deutschen Zentrums für Luft- und Raumfahrt (DLR) bietet die Kopplung eines Aktuatorprüfstands mit einer Cockpitsimulationsumgebung zu einem Iron Bird, der über einen zentralen Steuerstand bedient wird. Dadurch wird die Durchführung von Closed-Loop-Untersuchungen neuer Systemkonzepte bis hin zur Beurteilung deren Auswirkungen auf die Flugeigenschaften ermöglicht. Durch die Einbindung von Hard- und Softwarekomponenten der Flugsteuerung, als auch aufgrund des modularen Konzepts, können neue Systeme bereits in einem frühen Entwicklungsstadium sehr tiefgreifend untersucht werden.
Diese Prüfstände beinhalten die Hard- und Softwarekomponenten des gesamten Flugsteuerungssystems sowie eine daran gekoppelte Cockpitsimulation, um in möglichst großem Umfang Tests für die Nachweisführung des neuen Systems bereits am Boden durchführen zu können. Mit reinen Computersimulationen ist dies in der Vergangenheit nicht realisiert worden, da zur Nachweisführung des komplexen und sicherheitskritischen Flugsteuerungssystems dieses sehr präzise nachgebildet werden muss, um aus der Simulation auf den realen Fall sicher schließen zu können.
