Masse und Radius bekannter kleiner Exoplaneten
Masse und Radius bekannter kleiner Exoplaneten

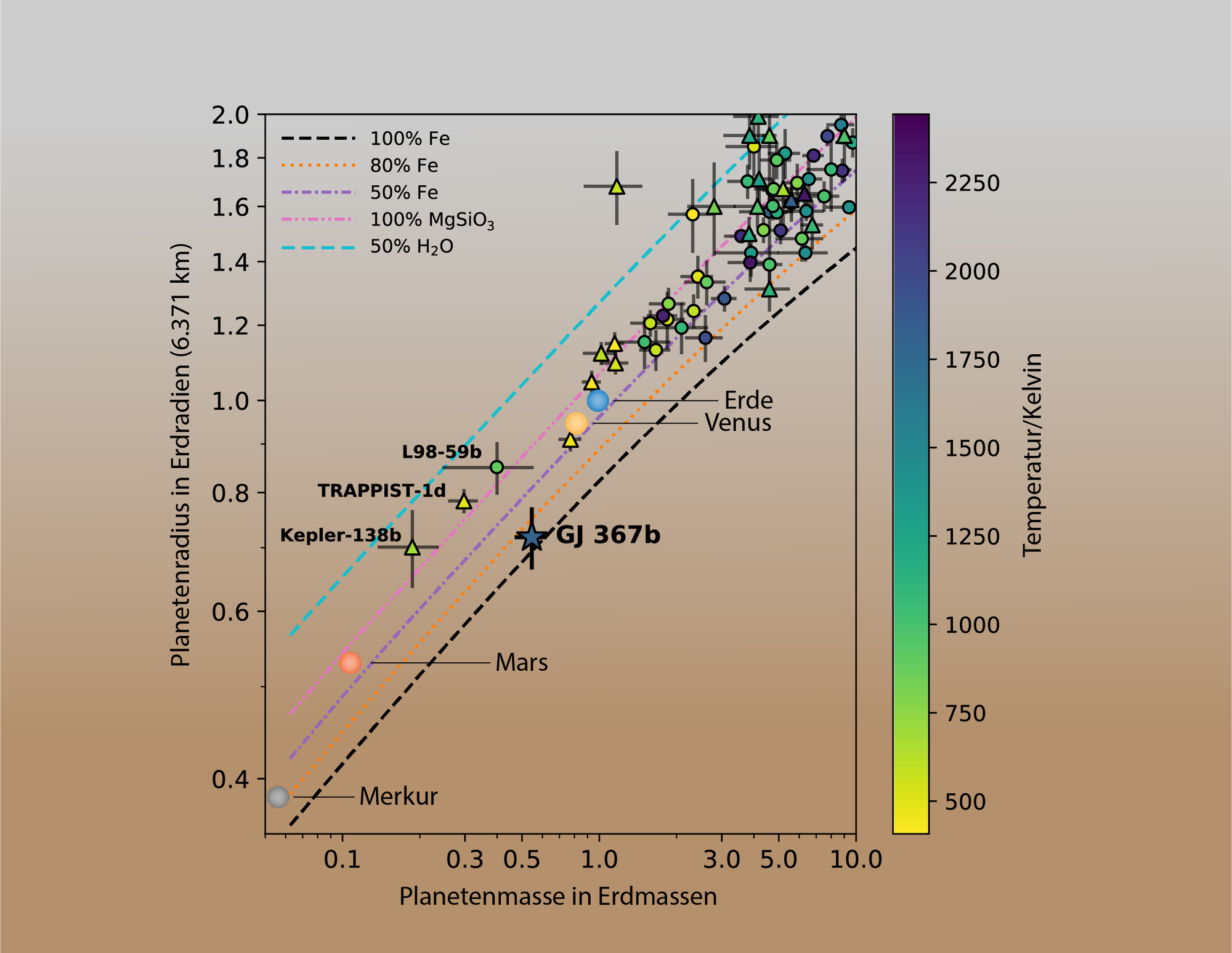

Das Diagramm zeigt das Verhältnis von Masse (horizontale Skala) und Radius (vertikale Skala) von Exoplaneten. Radius und Masse der Planeten sind als Vielfaches oder Bruchteil von Erdradius und Erdmasse angegeben. Nur Planeten mit Radien kleiner als zwei Erdradien, deren Masse und Radius mit einer Genauigkeit von 30% bekannt sind, wurden berücksichtigt. Kreise zeigen Planeten, deren Masse mit der Radialgeschwindigkeitsmethode bestimmt wurde. Dreiecke zeigen Planeten, deren Masse über Transitzeitvariationen bestimmt wurde. Die Kreuze an den Datenpunkten geben die Messgenauigkeit an. GJ367 ist der einer der kleinsten Planeten und seine Masse wurde mit der Radialgeschwindigkeit mit höchster Genauigkeit bestimmt. Zum Vergleich sind die Gesteinsplaneten des Sonnensystems, Merkur, Venus, Erde und Mars, eingezeichnet. Die Farben der Datenpunkte geben die Gleichgewichtstemperaturen der vom Stern beschienen Tagseite an. Über die Masse-Radius-Beziehung kann man auf das Innere des Planeten schließen. Zur Orientierung sind fünf Typen von Planetenkernen eingezeichnet: ein purer Eisenkern (100% Fe), Kerne mit abnehmendem Eisengehalt (80% und 50%), reine Gesteinsplaneten (100% MgSiO 3 ) und ein Planetenkern, der zu 50% aus Wasser besteht. GJ 367, die neue Entdeckung, ist vermutlich ein eisendominierter Planet.
