Topographische Bildkarte der tektonischen Strukturen in Ascuris Planum
Topographische Bildkarte der tektonischen Strukturen in Ascuris Planum

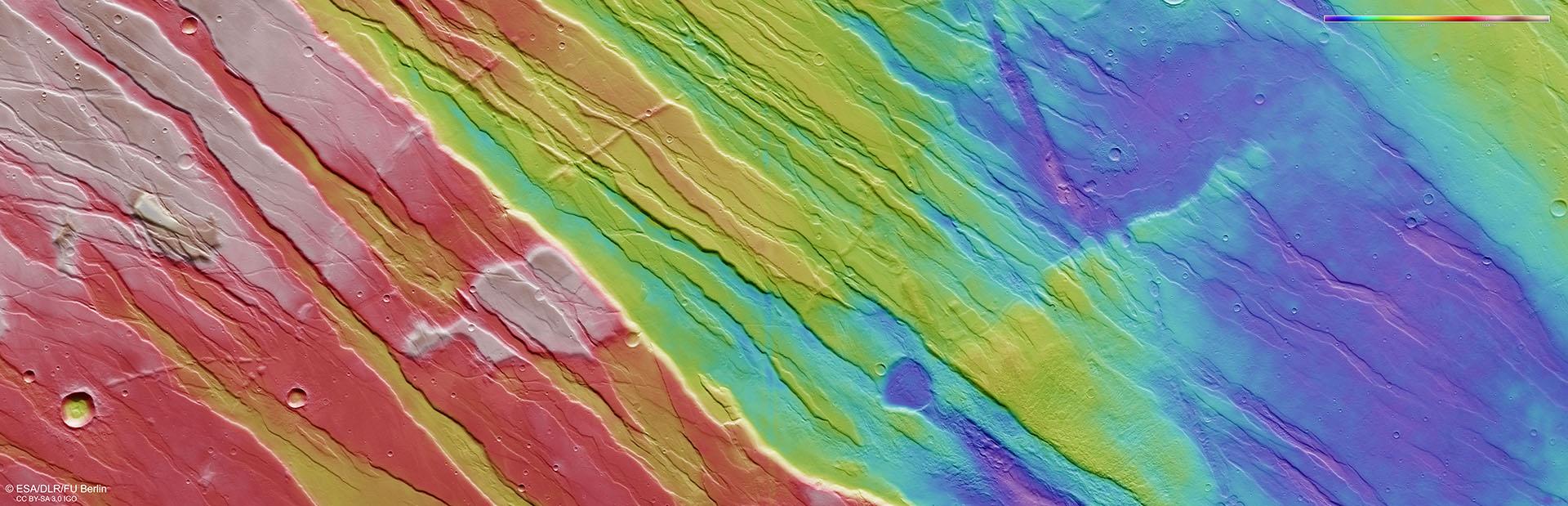

Aus den Bildstreifen von der Marsoberfläche, die das Kamerasystem HRSC auf Mars Express aus verschiedenen Winkeln aufgenommen hat, berechnen Wissenschaftlerinnen und Wissenschaftler des DLR und der Freien Universität Berlin digitale Geländemodelle. Dabei kann jedem Bildpunkt eine Höheninformation zugeordnet werden. Die Farbkodierung des digitalen Geländemodells (Legende oben rechts) gibt Auskunft über die Höhenunterschiede in Ascuris Planum, dem nördlichsten Ausläufer der Region Tempe Terra. Die Farbkodierung des Geländemodells lässt dabei plastisch die "Horst-und-Graben-Struktur" hervortreten, die das Ergebnis von tektonischen Dehnungsprozessen ist. Dabei sackten entlang von steilen, fast senkrechten Bruchflächen Krustenblöcke um mehrere hundert Meter ab und zwischen den stehengebliebenen Horsten bildeten sich Gräben. Einige kleinere Grabenbrüche, die das vorherrschende Spannungsregime schräg schneiden, zeigen, dass sich die Wirkungsrichtung der Kräfte im Untergrund änderte.
