Abbildung 6 und 7: Hayabusa2-Mutterschiff mit MASCOT in der Seitenwand
Abbildung 6 und 7: Hayabusa2-Mutterschiff mit MASCOT in der Seitenwand

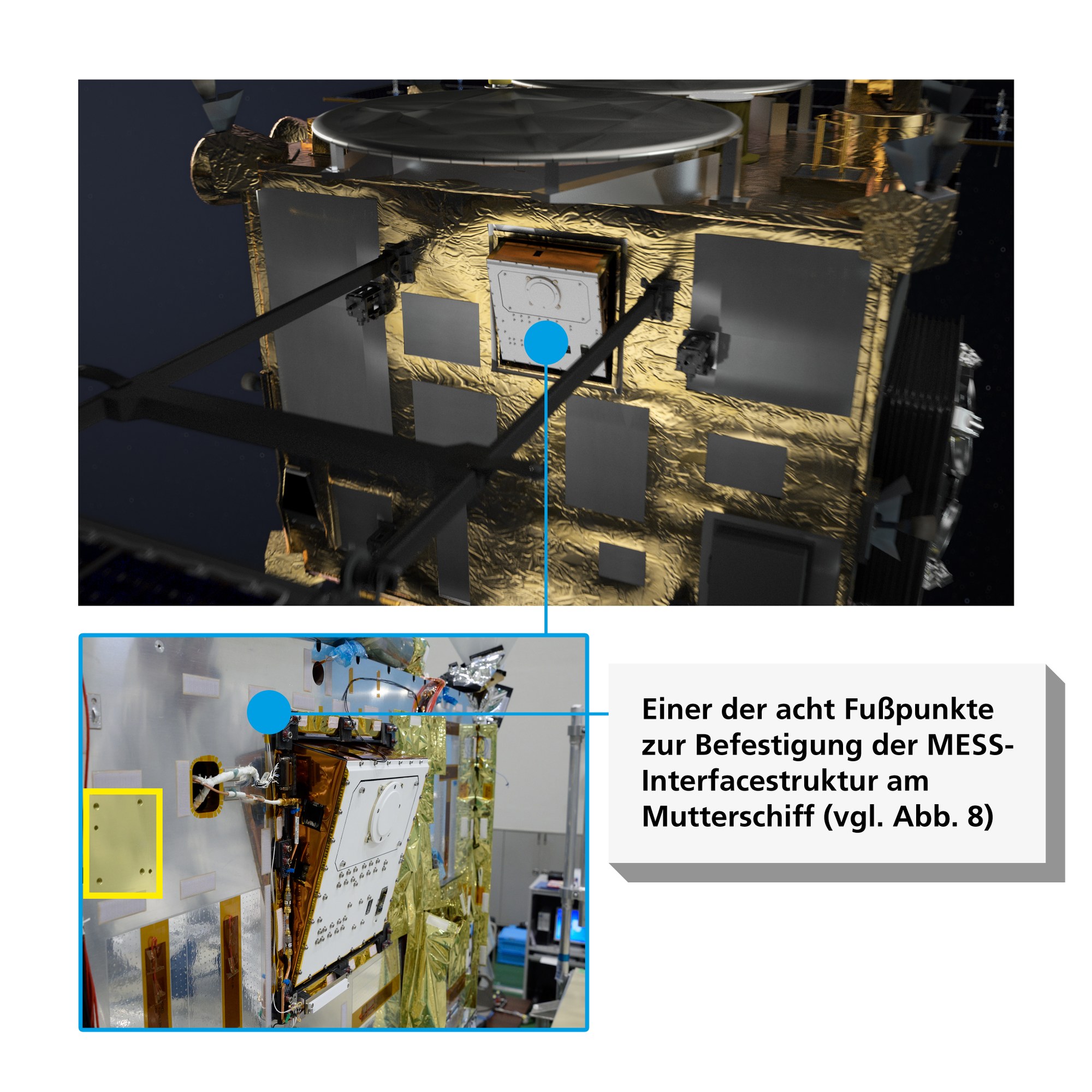

Abbildung 6 (oben): Das japanischen Hayabusa2-Mutterschiff mit MASCOT in der Seitenwand. Im Vordergrund sieht man eines der beiden ausgeklappten und an einem H-förmigen Träger befestigten Solarpaneele des Mutterschiffs. Die MESS-Interfacestruktur verbindet den MASCOT-Lander mit dem Mutterschiff während des Raketenstarts und der Flugphase zum Asteroiden. Abbildung 7 (unten): Mit einem Großteil seines Volumens in die Seitenwand des Mutterschiffs versenkte MASCOT Flugeinheit. Gut zu sehen ist auch die um 15 Grad zur Seitenwand geneigte Einbaulage, die erforderlich ist, um den Lander ohne eine Kollision mit den ausgeklappten Solarpaneelen des Mutterschiffs (vgl. Abbildung 6) auszustoßen. Gelb markiert ist einer der Befestigungspunkte des Solarpaneels, welches während des Raketenstarts parallel zur Seitenwand angeklappt war und sich unmittelbar vor MASCOT befindet.
