Messergebnis mit bisherigem Detektionsverfahren
Messergebnis mit bisherigem Detektionsverfahren

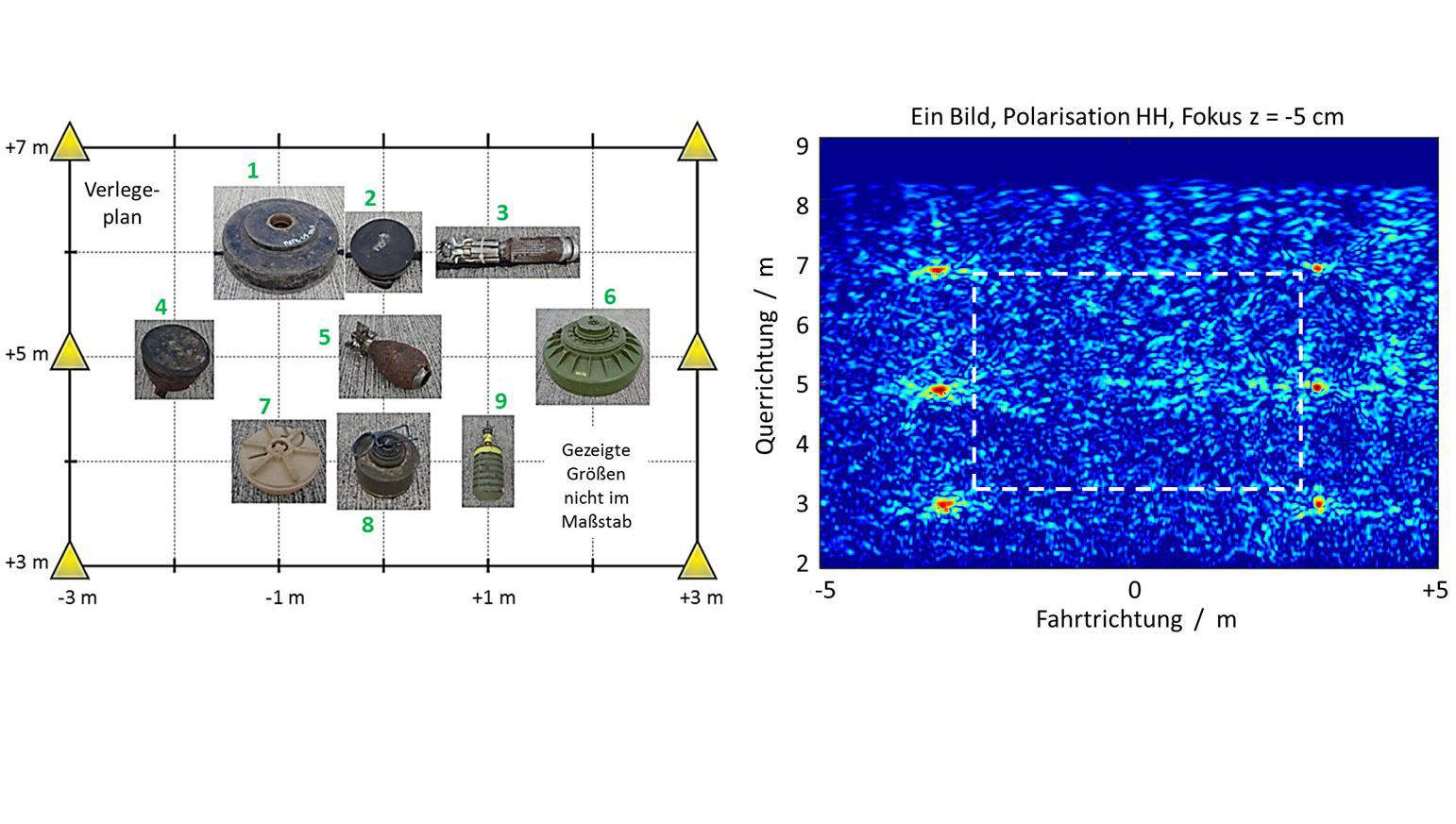

Beispiel für ein Messszenario mit typischen vergrabenen Objekten wie Minen oder Granaten:
Links ist ein Verlegplan gezeigt. Die gelben Dreiecke markieren Radarreflektoren, die auf der Erdoberfläche aufgestellt wurden und während der Messungen als Referenzobjekte dienten.
Rechts zeigt das Messergebnis mit einem herkömmlichen Bodenradarsystem, das nur jeweils eine Sende- und Empfangsantenne nutzt. In der Radaraufnahme sind die sechs Reflektoren gut zu erkennen - die vergrabenen Objekte jedoch (innerhalb des weiß markierten Rechtecks gelegen) sind kaum von der Bodenoberfläche zu unterscheiden. Die Echos der Radarsignale können nicht eindeutig zugeordnet werden, eine Detektion ist hier nicht möglich.
