22. November 2023 | Neuer globaler TanDEM-X-Datensatz
Topografische Veränderungen der Erde gemessen

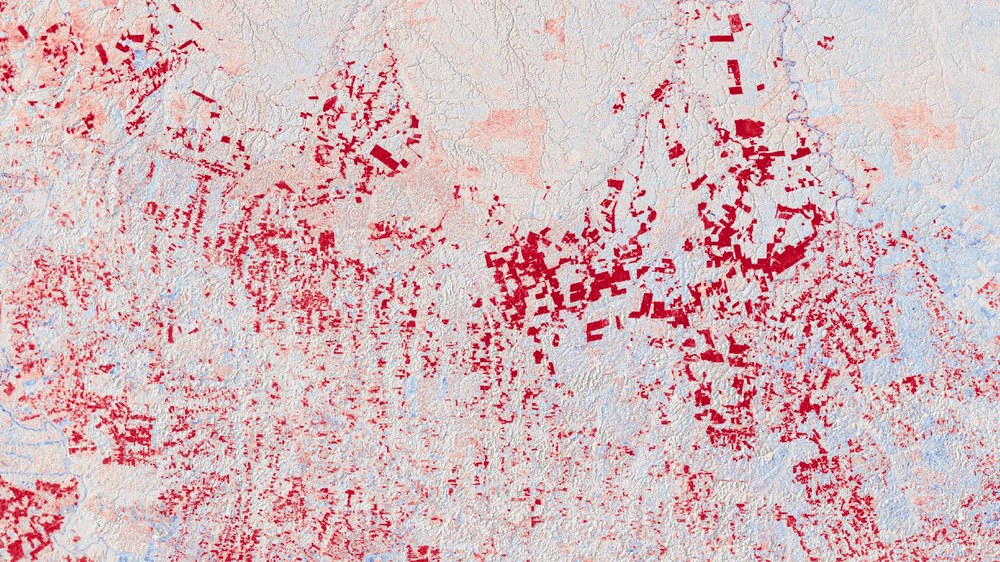

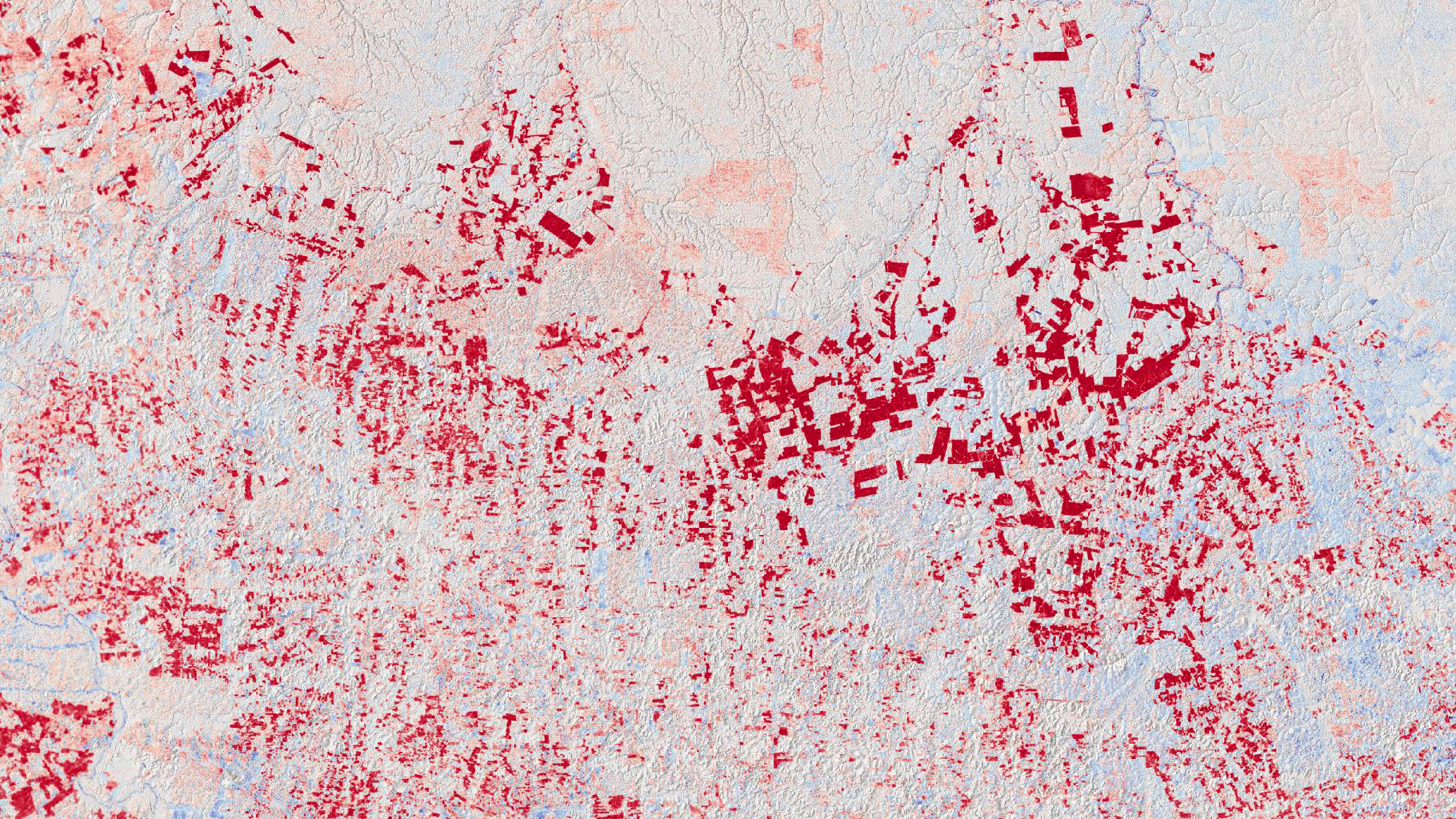

Regenwald-Rodung, Brasilien
Rodungsmuster wie hier im brasilianischen Bundesstaat Pará zeichnen sich in den TanDEM-X DEM Change Maps sehr deutlich durch die rot markierten Höhenabnahmen ab.

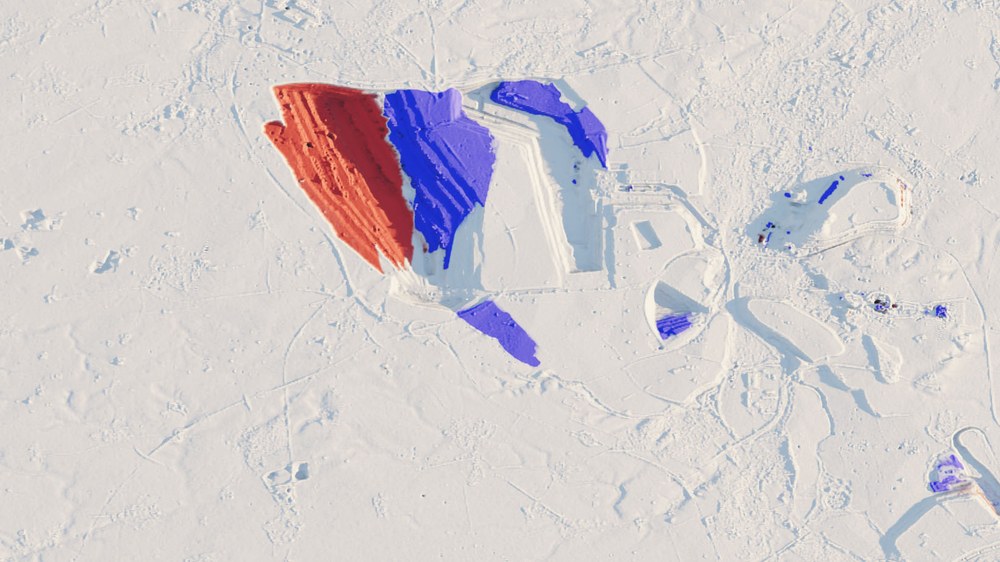

Aus dieser TanDEM-X DEM Change Map (Abnahme/Zunahme der Höhe in rot/blau) vom Braunkohletagebau Garzweiler kann der gesamte Aushub über den gegebenen Zeitraum bestimmt werden.

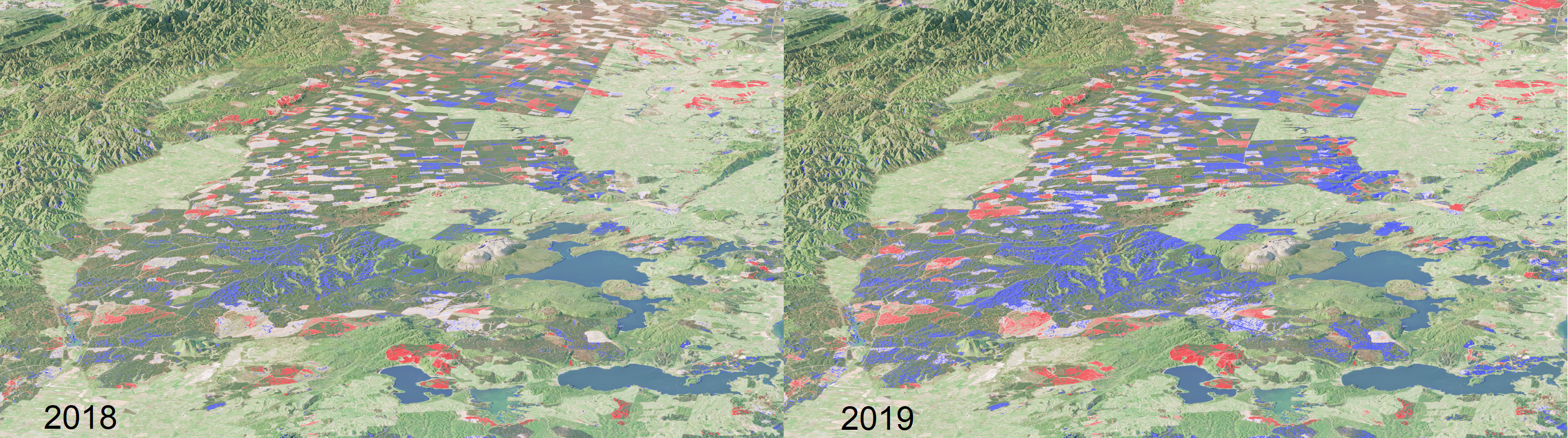

Diese Szene östlich vom Lake Taupo auf der Nordinsel Neuseelands zeigt die Höhenänderung zum globalen TanDEM-X-DEM für Mitte 2018 (links) bzw. Mitte 2019 (rechts) aufgenommene Daten. In der linken oberen Ecke liegt ein geschütztes Waldgebiet, dass sich nur wenig verändert hat, da der natürliche Wald langsam wächst. Rechts davon sieht man ein stark bewirtschaftetes Waldgebiet, in dem fortschreitende Abholzung in rot aber auch Aufwuchs in blau erkennbar ist. Im Vergleich 2018 zu 2019 erscheinen dunklere Blautöne, das heißt das jährliche Wachstum dieser schnell wachsenden Bäume wird sichtbar und messbar.
Hochpräzise TanDEM-X 30 m DEM Change Maps zeigen Veränderungen der Erdoberfläche.
Die 3D-Veränderungskarten sind das neuste Produkt der Radarsatellitenmission TanDEM-X. Das globale TanDEM-X Höhenmodell von 2016 ist zusätzlich in einer editierten Version verfügbar.
Die DEM Change Maps ermöglichen erstmals genaue zeitliche Analysen und werden laufend durch Zeitreihenaufnahmen erweitert.
Das Deutsche Zentrum für Luft- und Raumfahrt (DLR) setzt einen weiteren Meilenstein in der 3D-Vermessung der Erde: Die „TanDEM-X 30 m DEM Change Maps“ geben einen globalen Überblick über die Veränderungen der Erdoberfläche. Ob Gletscherschwund, landwirtschaftliche Entwicklungen, Vulkanaktivitäten oder Städteplanung – die Änderungskarten sind für zahlreiche Forschungsbereiche, Fragen des Klimawandels sowie für gesellschaftspolitische Themen relevant. Der neue Datensatz der Satellitenmission TanDEM-X ist ab sofort frei verfügbar – 30 Meter Pixelgröße und eine Höhengenauigkeit von einem Meter liefern die hochpräzisen Daten weltweit.
Die nun veröffentlichten DEM Change Maps (DCMs) folgen auf das 2016 fertiggestellte globale TanDEM-X-Höhenmodell, dass schon bisher als weltweit anerkannte Referenz in wissenschaftlichen und kommerziellen Anwendungen genutzt wird. Das Höhenmodell von 2016 steht nun mit der neuen Veröffentlichung selbst in einer editierten Version zur Verfügung. Mit diesem „Upgrade“ dient es als Referenz, um Höhenänderungen für die neuen Änderungskarten im Rahmen der DEM Change Maps zu berechnen. Das erste globale Höhenmodell entstand durch eine gewichtete Mittelung mehrerer Aufnahmen im Zeitraum von 2011 bis 2015, weshalb eine zeitliche Zuordnung zunächst nur grob möglich ist. Im Gegensatz dazu ist in den DCMs jeder einzelne Höhenmesswert mit dem Aufnahmedatum versehen, sodass genaue Analysen der Veränderungen über der Zeit möglich werden. Zusätzlich ergänzte das Missionsteam die Höhendaten mit einer globalen Waldkarte und einer genauen Wassermaske, um die Analyse der DEM Change Maps zu unterstützen.
„Die Erdoberfläche unterliegt in vielen Bereichen dynamischen Veränderungen. Im Vergleich der neuen Datensätze zeigt sich in erstaunlich detaillierten Facetten, wie sich die Topographie unseres Planeten innerhalb eines Zeitraums von sechs bis acht Jahren gewandelt hat“, erklärt Dr. Marie Lachaise vom DLR-Institut für Methodik der Fernerkundung.
Landschaftsveränderung durch Kohletagebau
Konkret zeichnen sich beispielsweise über Deutschland die veränderten Landschaften der Kohleabbau-Gebiete ab. Mithilfe der DEM Change Maps lässt sich die Menge an geförderter Braunkohle und das Abraumvolumen weiter ableiten. Am Beispiel des Tagewerks Garzweiler in Nordrhein-Westfalen berechneten die Forschenden, dass zwischen 2011/2013 und 2018 ein Gesamtvolumen von rund 490 Millionen Kubikmeter Erdmaterial ausgebaggert wurde. Die Größenordnung stimmt mit den Angaben des Energieversorgungskonzerns überein, der die Kohleförderung mit 30 Millionen Tonnen und einer Abraumleistung von 100 bis 120 Millionen Kubikmeter pro Jahr beziffert.
Wald im Wandel
Eine natürliche Ressource, die uns hilft, der globalen Erwärmung entgegenzuwirken, ist der Wald. Drastische Abholzungen, speziell in den tropischen Regenwäldern, stehen daher unter besonderer Beobachtung. Über bewaldete Flächen dringen X-Band-Radarwellen nur wenig ein, deshalb bewegen sich die TanDEM-X-Höhen im Kronendach. Man spricht von einem Oberflächenmodell. In der 3D-Änderungskarte werden die Rodungsmuster über die Höhenabnahme entsprechend deutlich sichtbar.
Auswirkungen des Klimawandels

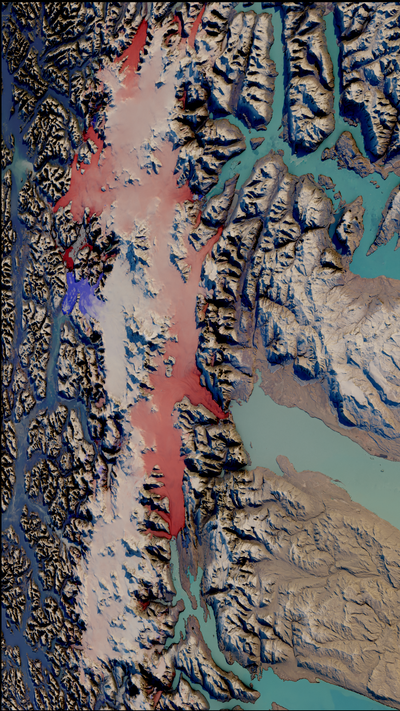

Veränderungen an Gletschern und Eisfeldern sind hochempfindliche Indikatoren für den Klimawandel. Die TanDEM-X DCMs lassen erkennen, wie dramatisch sich unsere Polarregionen und Gletscher innerhalb weniger Jahre verändert haben. Massive Abschmelzungen offenbart unter anderem das südpatagonische Eisfeld in Chile. Insbesondere der Jorge-Mott-Gletscher ist seit den Aufnahmen für das erste Höhenmodell stark geschrumpft. Der Veränderungsanalyse nach hat der Gletscher zwischen 2012/2014 und Juni 2018 ein Gesamtvolumen von rund 10,7 Kubikkilometer verloren. Das bedeutet eine Abschmelzrate von bis zu 2,6 Kubikkilometer pro Jahr.
Eine Höhenzunahme hingegen verzeichnet der Brüggen-Gletscher (auch bekannt als Pío-XI-Gletscher), der aus dem südpatagonischen Eisfeld abfließt. In Summe weist er im gleichen Zeitraum ein Wachstum von rund 7,6 Kubikkilometer auf. Aktuellen Studien zufolge haben lokale geologische und klimatische Bedingungen zu dem ungewöhnlichen Zuwachs während der letzten Jahrzehnte geführt. Die neue 3D-Änderungskarte wird die Forschenden dabei unterstützen, die komplexen Gletscherprozesse nachzuvollziehen.
Die vierte Dimension Zeit
Ursprünglich war die Mission auf fünf Jahre angelegt. Die Zwillingssatelliten liefern nun auch nach mehr als 13 beziehungsweise 16 Betriebsjahren zuverlässig hochqualitative Radardaten und werden weiter genutzt, um 3D-Veränderungen in der Kryosphäre, den globalen Wäldern sowie in Großstädten weiter zu erfassen. Die nun verfügbaren TanDEM-X 30 m DEM Change Maps haben sämtliche topographischen Änderungen im Blick. Ziel ist es, möglichst lange Zeitreihen von DCMs zu erzeugen. Die Zeitachse soll die Änderungskarten künftig immer stärker in die vierte Dimension heben. Waldgebiete könnten dann zum Beispiel quantitativ analysiert und sogar ihr Aufwuchs erfasst werden.
Über die Mission
Die Missionen TerraSAR-X und TanDEM-X wurden im Auftrag des DLR mit Mitteln des Bundesministeriums für Wirtschaft und Klimaschutz realisiert. Es sind die ersten deutschen Satelliten, die im Rahmen einer so genannten Public Private Partnership (PPP) zwischen dem DLR und der Airbus Defence and Space GmbH realisiert wurden. Das DLR ist für den Aufbau und Betrieb des Bodensegmentes zuständig sowie für die wissenschaftliche Nutzung der Daten und deren Verteilung an externe Forschende weltweit verantwortlich. Die Airbus Defence and Space GmbH beteiligte sich an den Kosten für Entwicklung, Bau und Einsatz der Satelliten. Die Programmlinie „Geo-Intelligence“ bei Airbus Defence and Space übernimmt die kommerzielle Vermarktung der Daten. Seit 2016 wird das Projekt im Rahmen einer Fortsetzungsvereinbarung mit Airbus weitergeführt.
An der Mission beteiligt ist das DLR-Institut für Hochfrequenztechnik und Radarsysteme, das DLR-Institut für Methodik der Fernerkundung und die DLR-Einrichtung Deutsches Fernerkundungsdatenzentrum, die gemeinsam das „SAR-Center of Excellence" bilden. Die Institute ergänzen sich durch eine Abdeckung aller relevanten Bereiche von der Sensortechnik und Missionsauslegung über die hochgenaue operationelle Prozessierung bis hin zu den veredelten Nutzerprodukten. Zusammen mit dem Deutschen Raumfahrtkontrollzentrum des DLR sind sie zudem zuständig für den Aufbau des Bodensegmentes, also die Infrastruktur zum Betrieb der Satelliten und die Verarbeitung der Daten. Die wissenschaftliche Leitung obliegt dem DLR-Institut für Hochfrequenztechnik und Radarsysteme in Oberpfaffenhofen.
