DLR-Institut für Optische Sensorsysteme und das Zentrum für satellitengestützte Kriseninformation (ZKI) stellen den Einsatzkräften zeitnah aktuelle Lagebildkarten der betroffenen Regionen in Mecklenburg-Vorpommern zur Verfügung.
Schwerpunkt(e): Katastrophenhilfe
In Mecklenburg-Vorpommern ereignet sich zurzeit der schwerste Waldbrand in der Geschichte des Bundeslandes. Am 2. Juli 2019 hat das Institut für Optische Sensorsysteme des Deutschen Zentrums für Luft- und Raumfahrt (DLR) mit einer speziellen Version des Modular Aerial Camera System (MACS) weite Teile der Waldbrände auf dem Truppenübungsplatz bei Lübtheen kartiert. In Zusammenarbeit mit dem Zentrum für satellitengestützte Kriseninformation (ZKI) im Deutschen Fernerkundungsdatenzentrum (DFD) wurden den Einsatzkräften zeitnah aktuelle Lagebildkarten der betroffenen Regionen zur Verfügung gestellt.
Luftgestützte Erfassung mit MACS

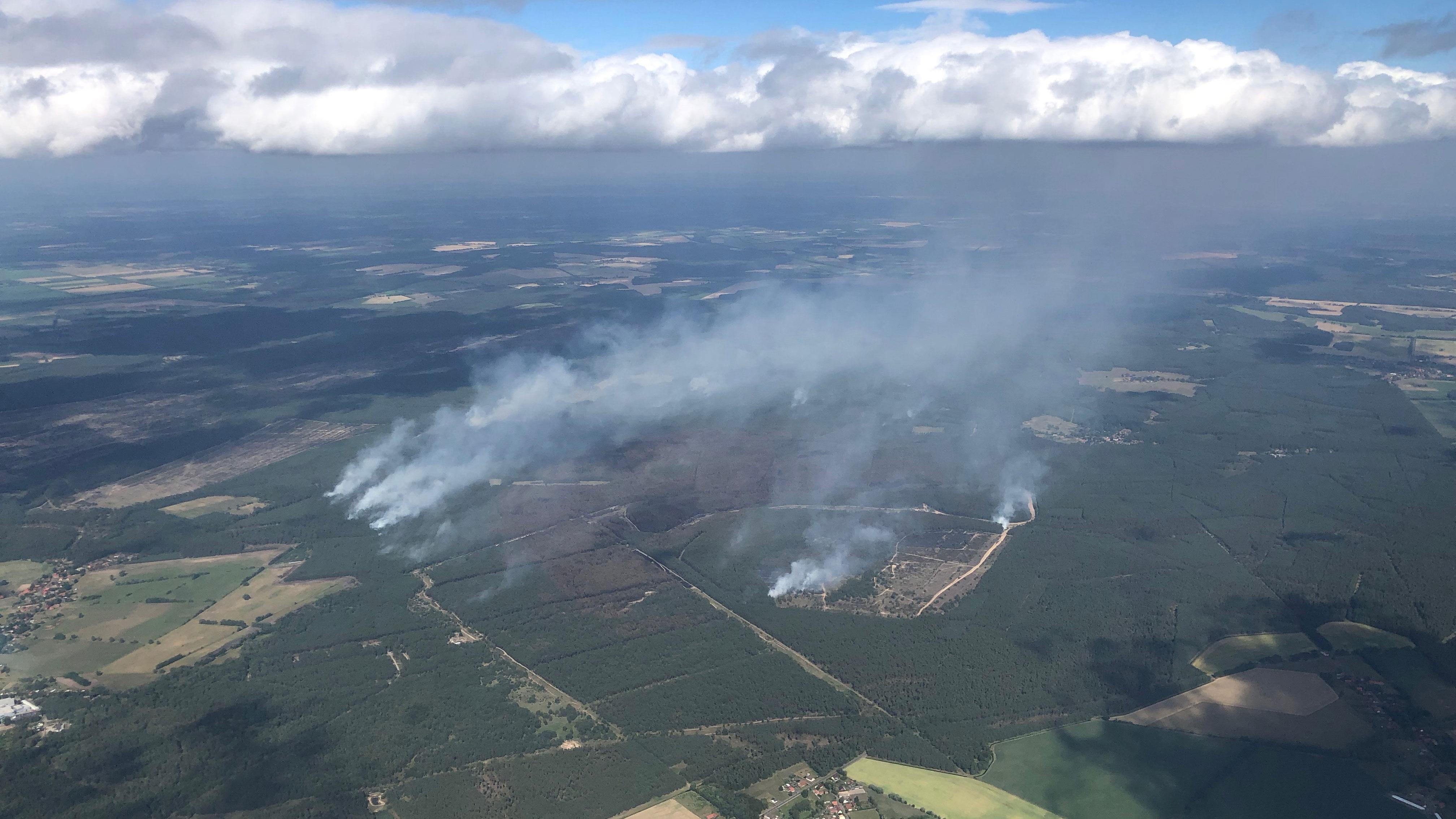

Die Waldbrände bei Lübtheen wurden zwischen 16:50 Uhr und 17:20 Uhr mehrfach überflogen und neben hochauflösenden Luftbildern wurden mit MACS Wärmebilder erstellt, die das Geschehen aus der Luft mit einer Bodenauflösung von einem Meter zeigen. Nach der Landung um 18 Uhr konnten gegen 21 Uhr die ersten Lagebildkarten an die Einsatzkräfte in Mecklenburg Vorpommern übermittelt werden.
Durch ein patentiertes Verfahren des DLR können die Luftbildaufnahmen und Thermalbilder in Echtzeit lagerichtig in eine digitale Karte projiziert werden. Die daraus resultierenden Bildmosaike können den Einsatzkräften schnell zur Verfügung gestellt und direkt in bestehenden Geoinformationssystemen genutzt werden. Die Temperaturinformation der Thermalbilder erlaubt die Erkennung von Feuern unter Baumkronen und Rauchwolken sowie die Bewertung der Intensität der Brände.

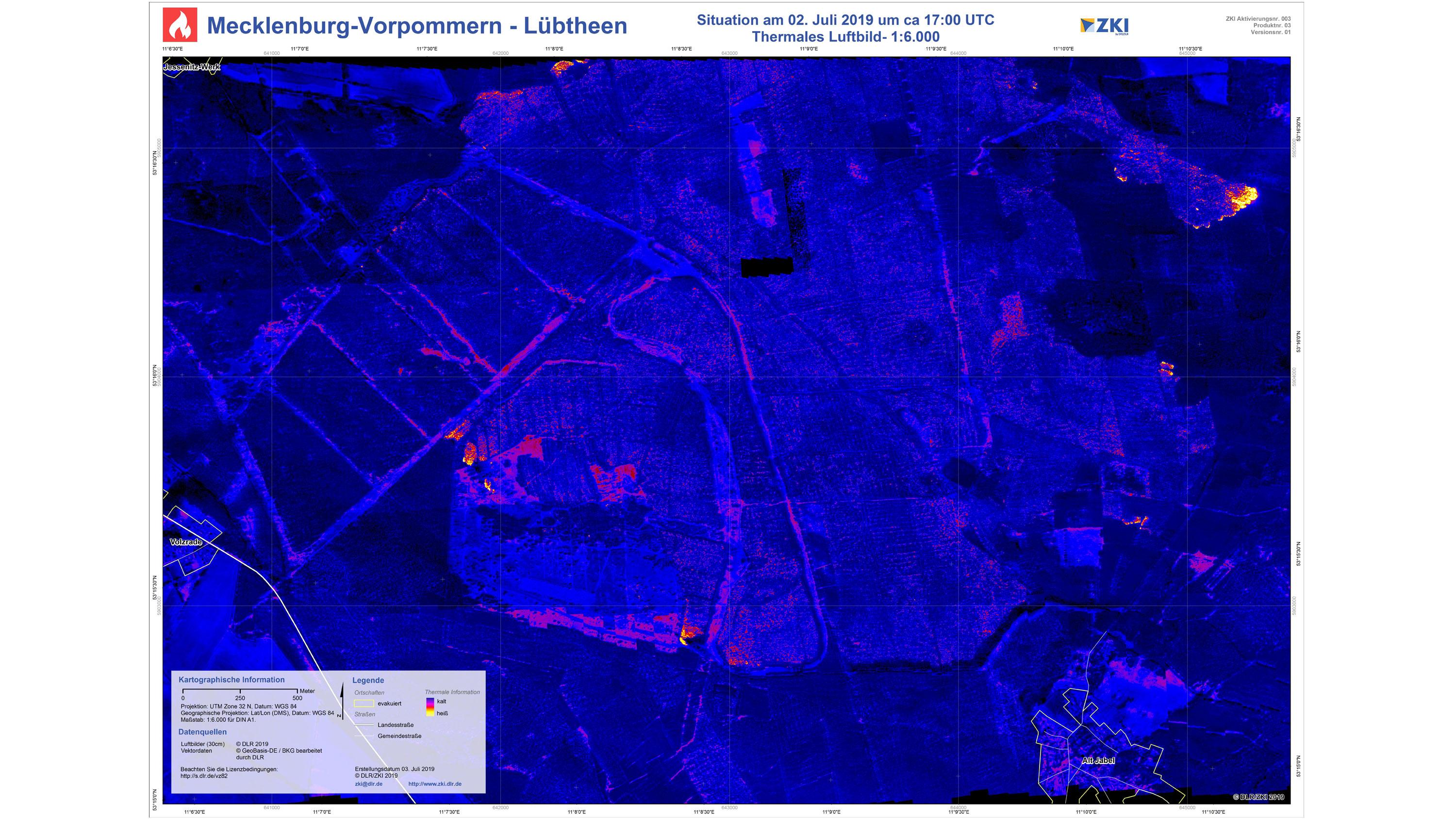

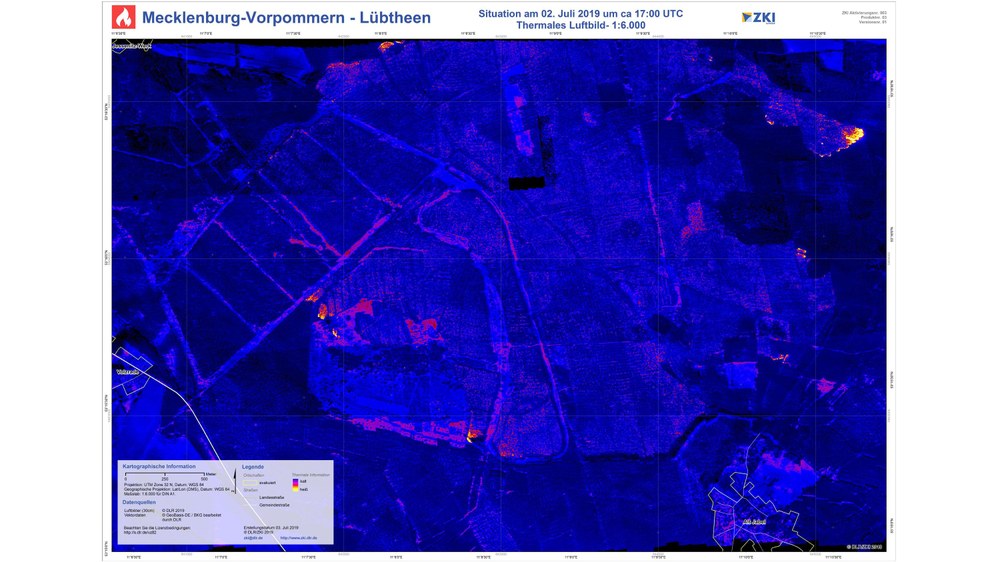

Visualisierung des Thermal-Mosaiks als Überlagerung im Geoinformationssystem
Visualisierung des Thermal-Mosaiks
Für die Wiedergabe dieses Videos auf Quickchannel.com ist Ihre Zustimmung zur Speicherung von Daten ('Cookies') erforderlich. Unter Datenschutz-Einstellungen können Sie Ihre Wahl einsehen und verändern.
Visualisierung des Thermal-Mosaiks
Visualisierung des Thermal-Mosaiks als Überlagerung im Geoinformationssystem
Credit:
DLR-Institut für Optische Sensorsysteme
Satellitengestützte Erfassung mit verschiedenen Sensoren

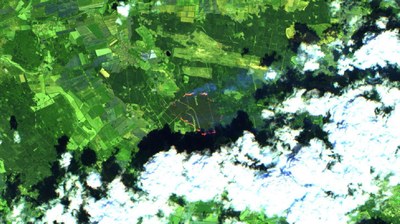

Bei dem Thema Waldbrand bieten sich generell optische sowie thermale Fernerkundungsdaten an. Im Fall von den Waldbränden bei Lübtheen wurde durch das ZKI eine frei verfügbare Sentinel-2-Aufnahme herangezogen, bei der besonders ein Falschfarbenbild einen hohen Informationsgehalt zu den aktuellen Bränden bietet. Auf jeweils einer Terra- sowie Aquaaufnahme mit dem Sensor MODIS sind außerdem die Rauchsäulen klar erkennbar. Auch wurde von European Space Imaging (EUSI) eine höchstaufgelöste GeoEye-1-Szene aufgenommen. Aus Daten der beiden Sensoren VIIRS und MODIS konnten zudem Brandherde verschiedener Zeitpunkte generiert werden. Durch den Service European Forest Fire Information System (EFFIS) konnten auch die Brandflächen unterschiedlicher Zeitpunkte analysiert werden.

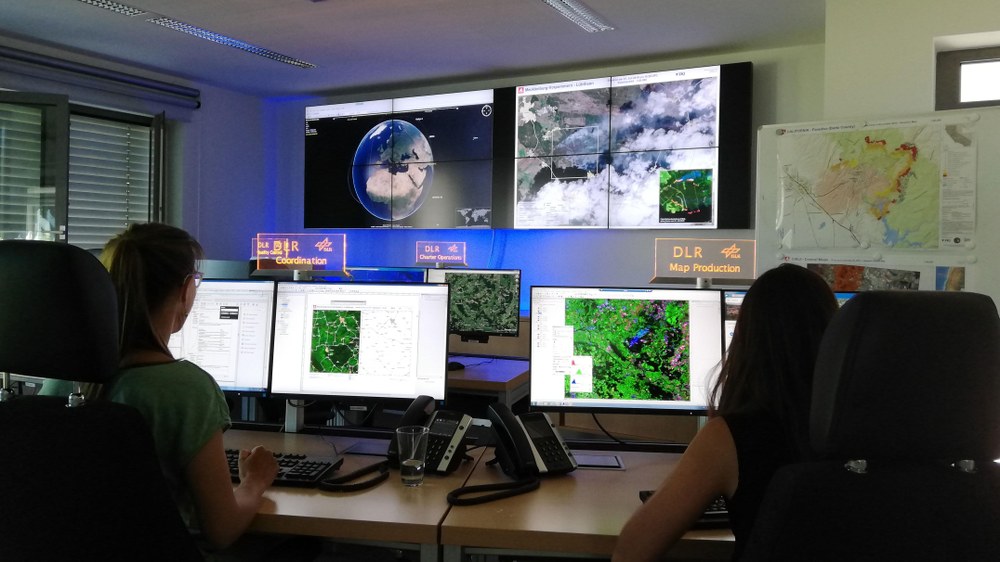

Das ZKI trägt in dieser akuten Situation alle satelliten- und luftgestützten Informationen zusammen, bereitet die Daten auf, analysiert sie und fügt wesentliche Geoinformationen hinzu, die vom Bundesamt für Kartographie und Geodäsie (BKG) bezogen wurden, um ad-hoc leicht verständliche und gehaltvolle Lagebildprodukte der betroffenen Region zu erstellen. Informationen über die Evakuierungssituation vor Ort werden vom Gemeinsamen Melde- und Lagezentrum (GMLZ) des Bundesamtes für Bevölkerungsschutz und Katastrophenhilfe (BBK) an das ZKI getragen. Aufgrund des großen ZKI-Nutzerkreises können die erstellten Produkte an die jeweiligen Interessenten direkt verteilt werden. Aktuell steht das ZKI in engem Austausch mit dem Technischen Hilfswerk (THW), dem GMLZ sowie mit der Einsatzleitung vor Ort, an die es seine Karten und teilweise auch die Rohdaten sofort weiterleitet. Die vom ZKI generierten Produkte sind auch für die Öffentlichkeit frei zugänglich und können auf der ZKI-Aktivierungsseite heruntergeladen werden.
Durch weitere geplante Befliegungen und Satellitenbildaufnahmen setzt das ZKI die Bearbeitung fort und führt ein Monitoring der Krisensituation weiterhin durch. So konnte das Gebiet am Donnerstag, 4. Juli 2019 in Abstimmung mit der Einsatzleitung nochmals überflogen werden. Die dabei gewonnenen Bild- und Thermaldaten zeigen deutlich reduzierte Brandflächen und werden ebenfalls über das ZKI aufbereitet, verteilt und über die Kanäle bereitgestellt.
