DLR testet Helmsystem in Flugversuchen

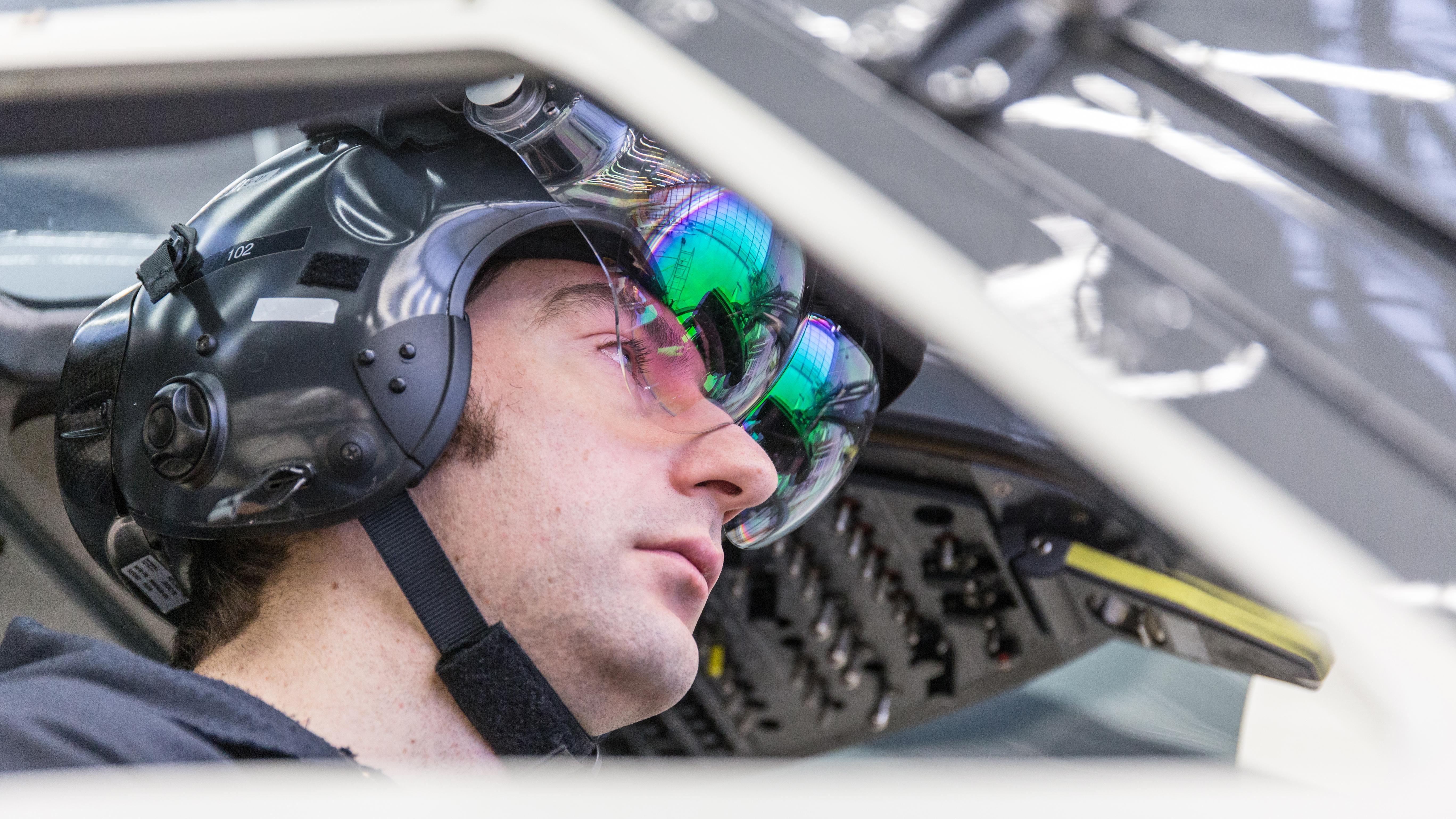

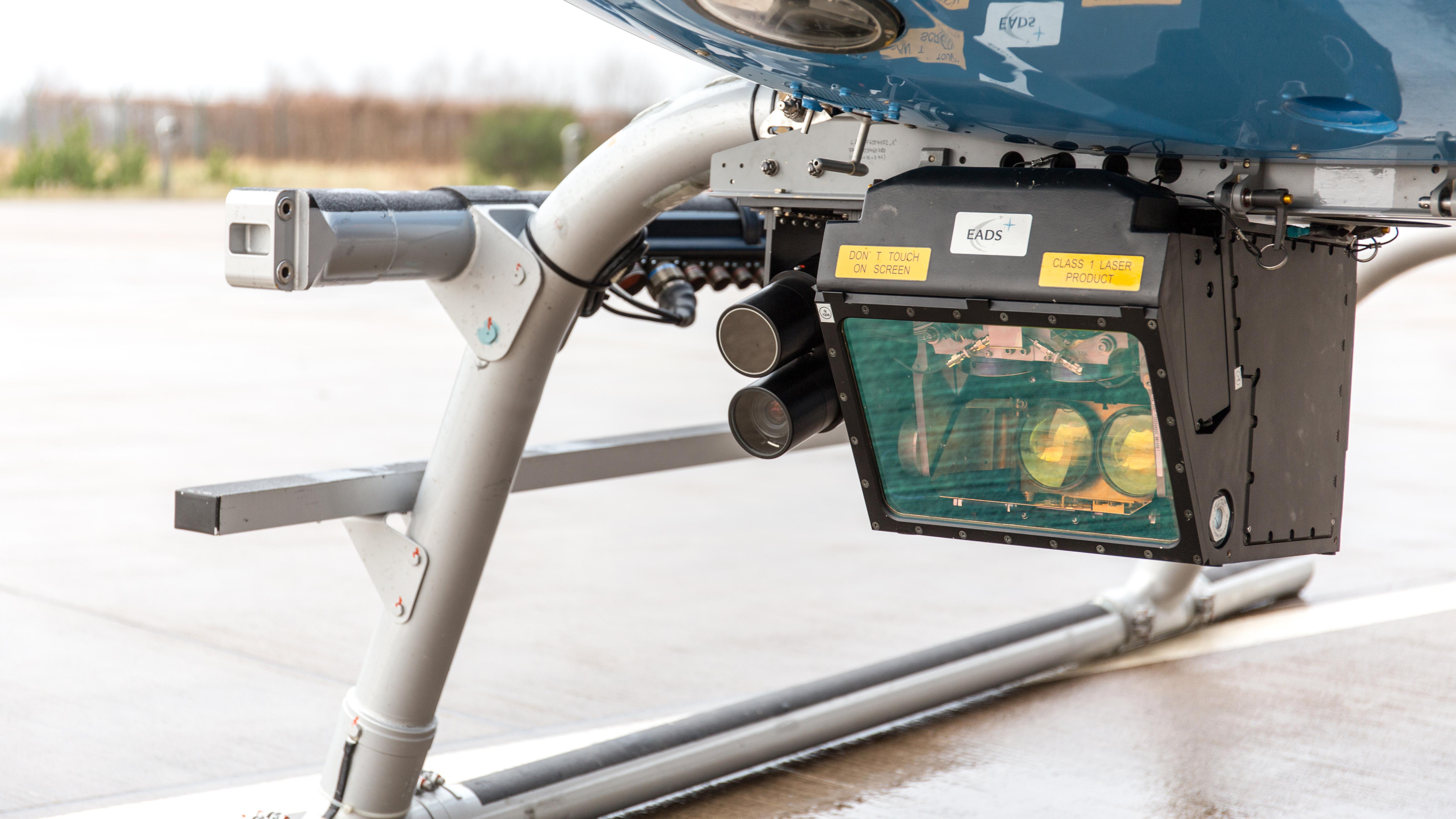

Assistenzsysteme, die den Piloten über die aktuelle Außensituation informieren, sind ein großes Thema in der derzeitigen Luftfahrtforschung. Dabei beschäftigen sich die Wissenschaftler unter anderem mit der Aufgabe, Methoden zu entwickeln, die die mit Sensoren erfassten Daten so aufbereiten, dass ein künstliches Bild der Außensituation angezeigt werden kann. Der Pilot soll auch bei schlechten Sichtbedingungen wie zum Beispiel Dunkelheit, Nebel und Staub sicher fliegen und landen können. Helmdisplays bieten dabei die Möglichkeit, die Sensordaten sowie weitere flugrelevante Informationen direkt im Sichtfeld des Piloten einzublenden. Das DLR entwickelt diese neuartigen Konzepte, um den Piloten sowohl im Streckenflug als auch im Landeanflug zu unterstützen. Zusätzlich ist das Helmsystem mit einem Head-Tracker ausgestattet, der die Blickrichtung des Piloten erfasst. Dadurch können mit Hilfe eines leistungsfähigen Grafikrechners nicht nur statische Anzeigeformate, sondern auch mit der Außensicht konforme virtuelle Elemente wie beispielsweise Hindernisse dargestellt werden. So soll das Situationsbewusstsein der Piloten erhöht und deren Beanspruchung während des Fluges gesenkt werden.

"Insbesondere zur Einschätzung der Quergeschwindigkeit während der Landung orientiert sich der Pilot bei guter Sicht anhand der Außenwelt", erklärt Dr. Thomas Lüken vom DLR Institute of Flight Guidance. "Herrschen allerdings eingeschränkte Sichtverhältnisse aufgrund von zum Beispiel aufgewirbeltem Sand oder Dunkelheit, sind derartige Orientierungshilfen nicht mehr erkennbar und es kann beim Kontakt des Hubschraubers mit dem Boden mit zu großer seitlicher Driftgeschwindigkeit zu einem gefährlichen Rollmoment um die Längsachse des Hubschraubers kommen." Nicht selten entstehen in solchen Situationen Unfälle mit enormen Sach- und Personenschäden.

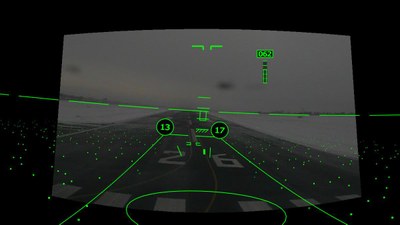

Aus diesem Grund liegt der Schwerpunkt auf der Unterstützung des Piloten im Landeanflug. Dabei wurde auf die perspektivische Darstellung sowohl virtueller als auch realer Elemente in der Außenwelt gesetzt, welche vom Piloten leichter zu interpretieren sind. Die Herausforderung für die Entwickler besteht darin, dem Piloten zwar alle wichtigen Informationen anzuzeigen, seine Arbeitsbelastung aber nicht durch Einblendung unnötiger Anzeigeelemente zu erhöhen. Dazu wird die Landezone in Form eines virtuellen, rechteckigen Landeplatzes auf die Außensicht projiziert. Zusätzlich beinhaltet die Symbolik weitere wichtige Informationen, wie beispielsweise Höhe, Geschwindigkeit und Lage des Helikopters. Da vor allem das periphere Sichtfeld für die Bewegungswahrnehmung verantwortlich ist, wird in der Endphase des Landeanfluges außerdem eine künstliche Textur in der Umgebung dargestellt. Diese ist animiert, um die Wahrnehmung der Eigenbewegung zusätzlich zu verstärken. Bewegt sich der Hubschrauber also nach rechts, so bewegt sich die Textur nach links. Entsprechend umgekehrt verhält sich die Textur, wenn sich der Hubschrauber nach links bewegt.
