Update: DLR berechnet die Verschiebungen durch das Erdbeben in Nepal aus Satellitendaten
30. April 2015
Update: DLR berechnet die Verschiebungen durch das Erdbeben in Nepal aus Satellitendaten
DLR berechnet die Verschiebungen durch das Erdbeben aus Satellitendaten

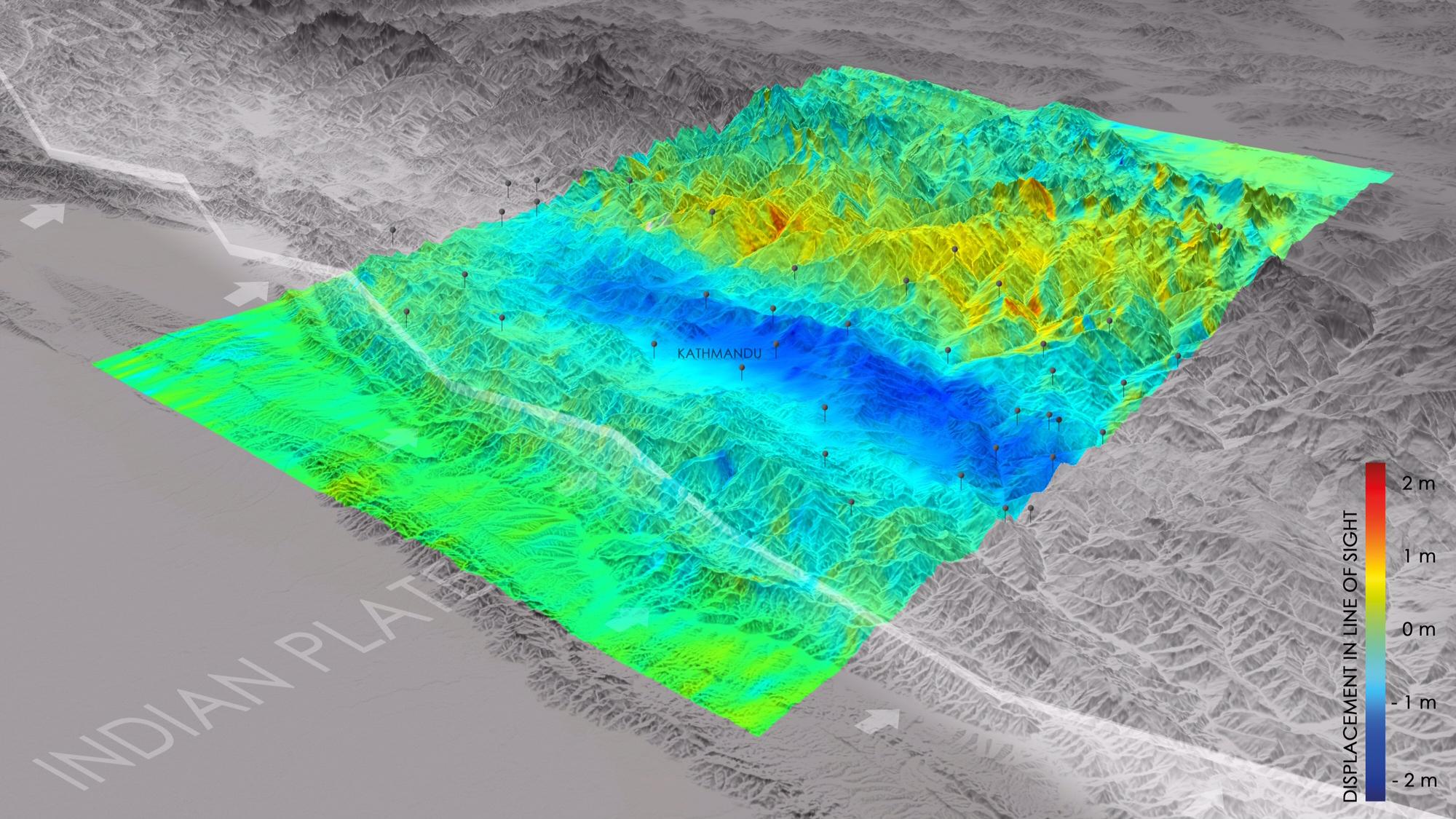

Das Bild zeigt die Veränderungen zwischen den Aufnahmen in Höhe und Lage in Blickrichtung des Satelliten. Spannungen zwischen der indischen und eurasischen Platte wurden durch das Beben gelöst und erzeugten ruckartige Bodenbewegungen. Die entstandenen Deformationen sind farbig kodiert. Nahe der Plattengrenze bewegte sich der Erdboden auf den Satelliten zu, das heißt nach oben (blauer Bereich), weiter nördlich davon gab es damit zusammenhängende Absenkungen (rot-gelb), eine Gegenbewegung, wie sie oft bei Beben an Subduktionszonen auftritt. Weiterhin stellten Wissenschaftler des DLR eine horizontale Bewegung des Gebietes von bis zu 2 Metern in Nord-Süd-Richtung fest. In dem Bild ist weiterhin die Lage der zahlreichen Beben der vergangenen Tage gekennzeichnet.

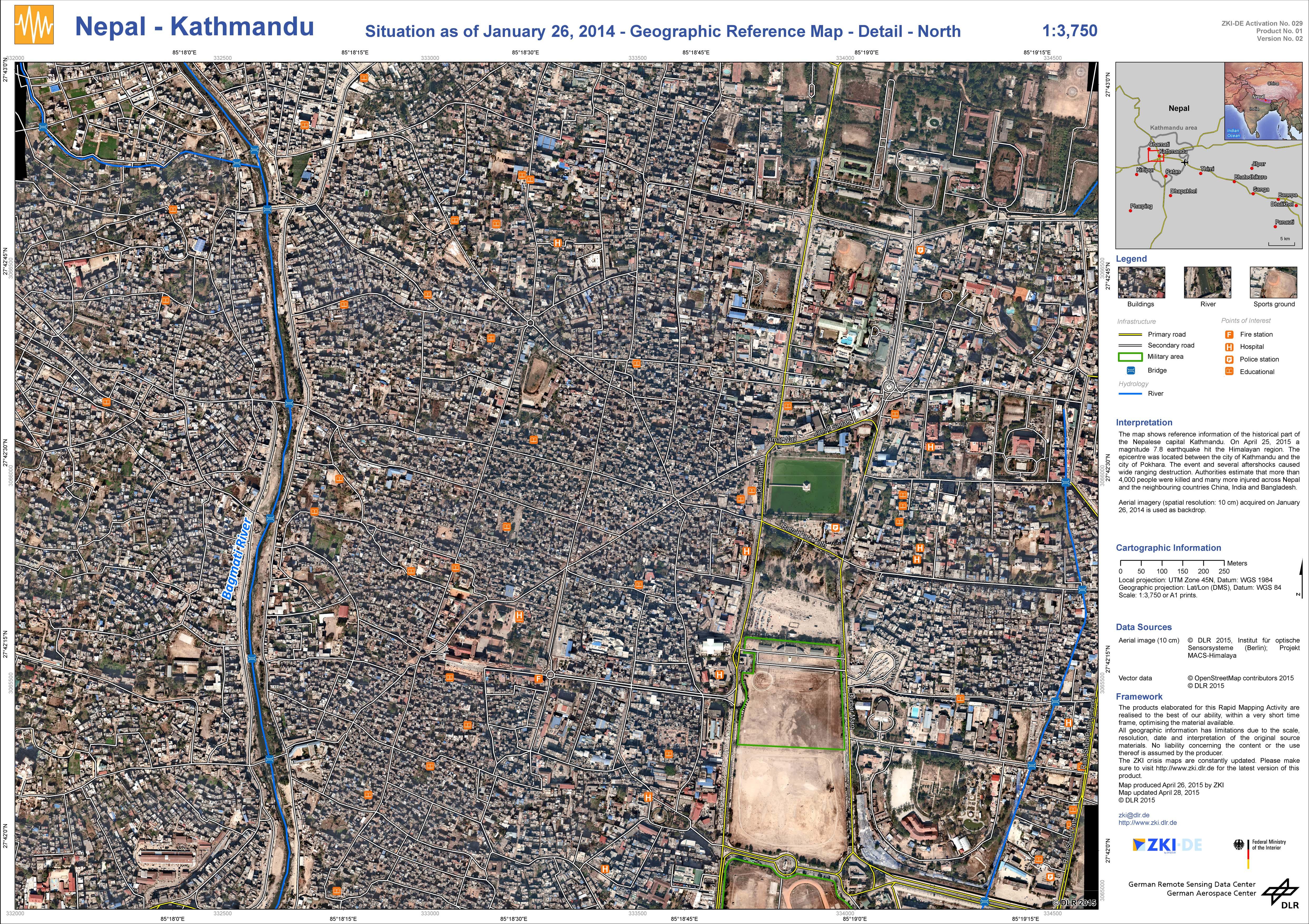

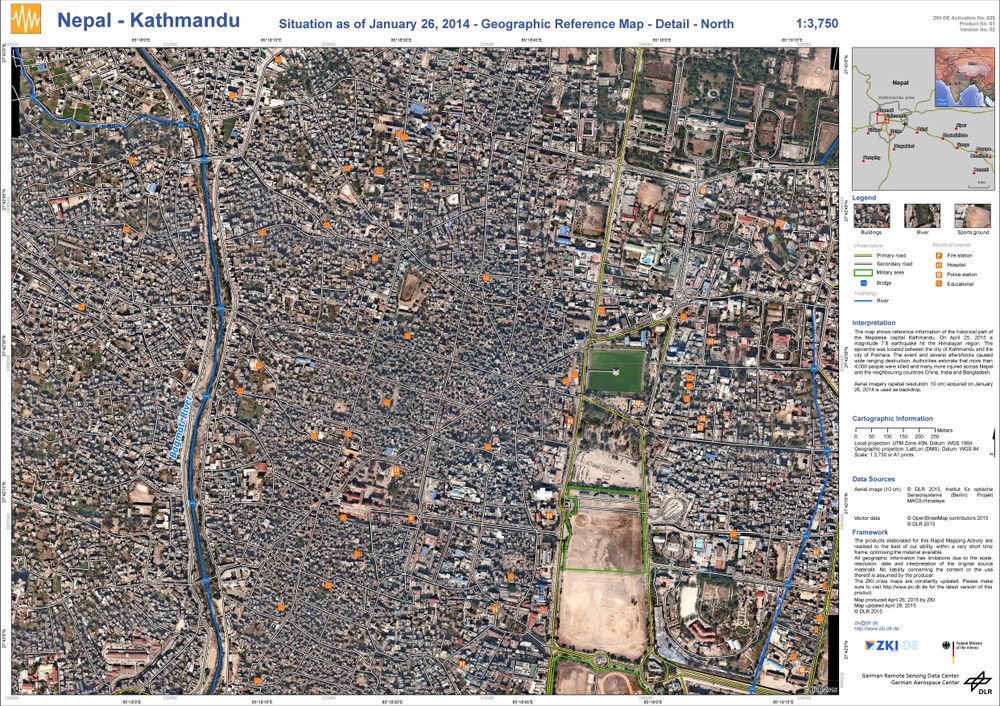

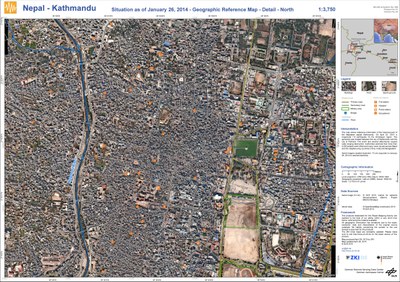

Das Bild zeigt den Norden Kathmandus vor dem Beben, die Aufnahme ist vom 26. Januar und hat eine Auflösung von 10 cm pro Pixel. Die Karte wurde mit dem modularen Luftbildkamerasystem MACS (Modular Airborne Camera System) aufgenommen und dient den Hilfskräften als Referenzkarte. Die komplette Datei samt Legende ist unter "Download" verfügbar.

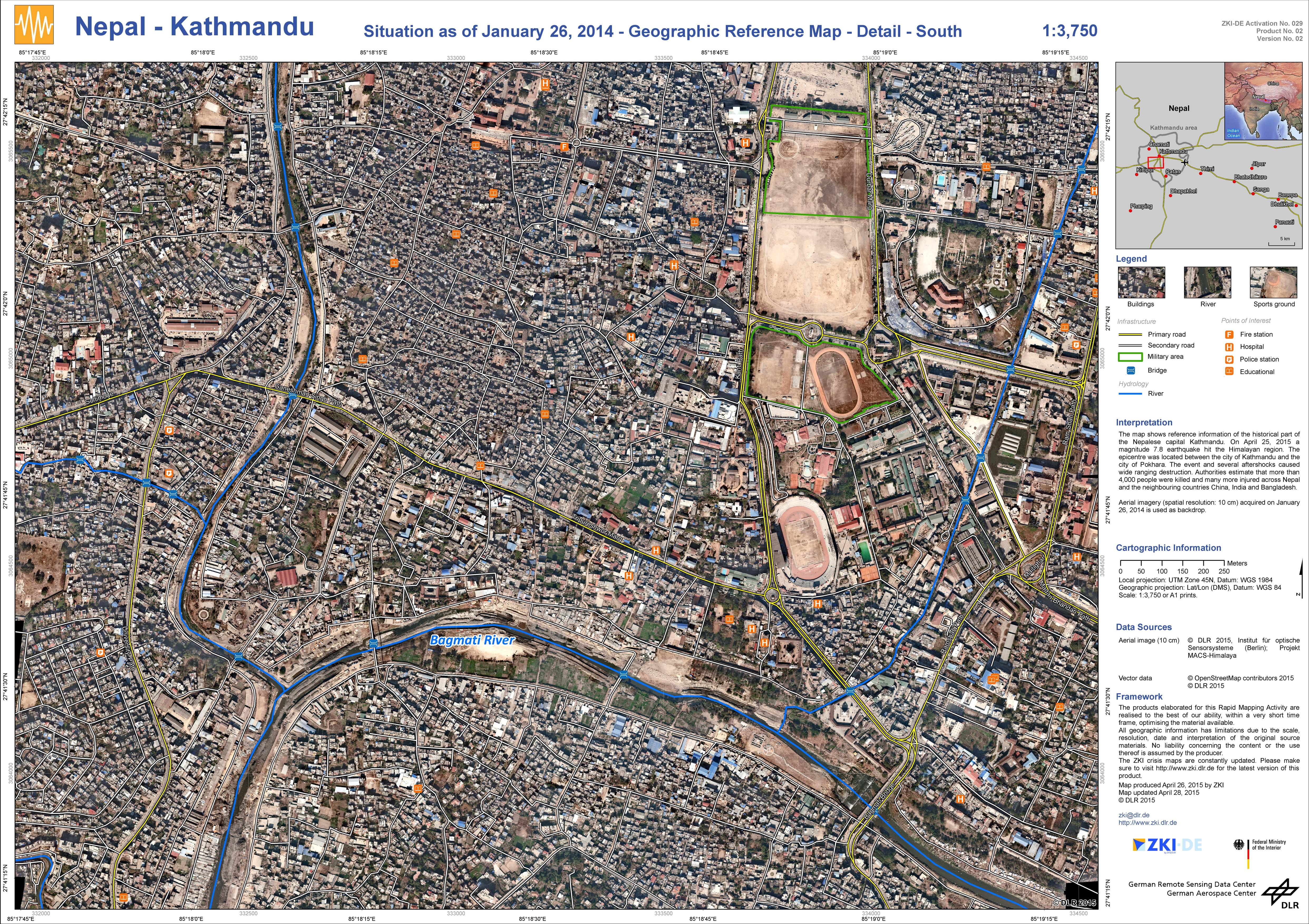

Das Bild zeigt den südlichen Teil des historischen Kathmandu. Die Aufnahme ist ebenfalls am 26. Januar im Rahmen des Projekts „Mountain Wave“ entstanden und dient nun als Referenzkarte für Hilfskräfte vor Ort. Die komplette Datei samt Legende ist unter "Download" verfügbar.
Update: Das Earth Observation Center (EOC) des Deutschen Zentrums für Luft- und Raumfahrt (DLR) konnte mit Hilfe der von ESA-Radarsatellit Sentinel-1 aufgenommenen Daten der Erdbebenregion in Nepal eine neue Gebietskarte erstellen und die Verschiebungen durch das Beben berechnen. Die Daten wurden am EOC zu einem Interferogramm verarbeitet, das die Oberflächenverschiebungen zeigt, die durch das schwere Erdbeben vom 25. April 2015 verursacht wurden. Dabei ist eine über 90 Kilometer lange und 30 Kilometer breite Fläche rund um Kathmandu betroffen. Durch das Beben wurden Spannungen zwischen der indischen und eurasischen Platte gelöst und erzeugten so ruckartige Bodenbewegungen im Bereich von mehreren Metern. In der erstellten Karte sind die Deformationen farbig kodiert: Nahe der Plattengrenze bewegte sich der Erdboden auf den Satelliten zu, das heißt nach oben (blauer Bereich), weiter nördlich davon gab es damit zusammenhängende Absenkungen (gelb), eine Gegenbewegung, wie sie oft bei Beben an Subduktionszonen auftreten. Weiterhin stellten Wissenschaftler eine horizontale Bewegung des Gebietes von bis zu zwei Metern in Nord-Süd-Richtung fest. In dem Bild ist weiterhin die Lage der zahlreichen Beben der vergangenen Tage gekennzeichnet. Die Wissenschaftler am EOC verglichen zur Berechnung Archivaufnahmen des Gebiets mit aktuellen Radarbildern von Sentinel-1.
Das Zentrum für Satellitengestützte Kriseninformation (ZKI) des Deutschen Zentrums für Luft- und Raumfahrt (DLR) stellte zudem den Hilfsorganisationen in Nepal bereits am Montag Referenzkarten der Region Kathmandu zur Verfügung. Diese stammen von hochauflösenden Luftbilddaten des DLR-Institut für Optische Sensorsysteme. Unterdessen hat die Internationale Katastrophencharta ("Space and Major Disasters") Satellitenaufnahmen in Auftrag gegeben, um schnellstmöglich aktuelle Übersichtsbilder zur Verfügung zu stellen und eine Schadensanalyse zu ermöglichen.
Die hochaufgelösten Daten von Luftbilder aus Himalaya-Vermessung des DLR helfen nach der Erdbebenkatastrophe und konnten nun vom ZKI als Referenzkarte an die Helfer vor Ort weitergegeben werden. Dadurch haben Organisationen wie THW oder DRK einen Lageplan, der die Infrastruktur vor dem Beben zeigt. So können beispielsweise Zugangswege identifiziert, Landeplätze für Helikopter ausfindig gemacht und die Hauptkrisengebiete bestimmt werden. Auch zur Orientierung im Feld sind solche Karten hilfreich, da sie ein sehr detailliertes Bild der Stadt vor dem Beben wiedergeben. Die Aufnahmen entstanden im Rahmen des Projekts Mountain Wave Project, in dem das DLR-Institut für Optische Sensorsysteme das modulare Luftbildkamerasystem MACS (Modular Airborne Camera System) im Himalaya und über dem historischen Teil von Kathmandu testete.
Hintergrund
Am 25. April erschütterte ein Erdbeben der Stärke 7.8 die Himalaya-Region, das Epizentrum befindet sich zwischen der Hauptstadt Kathmandu und Pokhara. Die ersten Rettungskräfte sind bereits vor Ort, allerdings wird die Hilfe durch die starken Schäden an Verkehrswegen. Stromversorgung und Kommunikation sowie den noch andauernden Nachbeben erschwert. Das komplette Ausmaß des Bebens ist bisher nicht bekannt. Das ZKI arbeitet weiterhin mit Hochdruck daran, weiteres Kartenmaterial zu erarbeiten, das auch abgeschiedene Gebiete abbildet.
Über das ZKI
Das Zentrum für Satellitengestützte Kriseninformation (ZKI) ist ein Service des Deutschen Fernerkundungsdatenzentrums (DFD) im DLR. Seine Aufgabe ist die Bereitstellung eines 24/7 Service für die schnelle Beschaffung, Aufbereitung und Analyse von Satellitendaten bei Natur- und Umweltkatastrophen, für humanitäre Hilfsaktivitäten und für die zivile Sicherheit weltweit. Die Produkte werden nach den spezifischen Bedürfnissen für nationale und internationale politische Entscheidungsträger, Lagezentren sowie Hilfsorganisationen erstellt und auch der Öffentlichkeit frei zugänglich gemacht.
Über die Internationale Katastrophencharta
Die internationale Charta "Space and Major Disasters" ist ein internationaler Verbund von Raumfahrtagenturen, der 1999 von der Europäischen Weltraumorganisation ESA und der französischen Raumfahrtagentur CNES gegründet wurde. Der Verbund stellt nationalen Katastrophenschutzbehörden und Hilfsorganisationen bei Naturkatastrophen oder technischen Großunfällen Daten von Erdbeobachtungssatelliten schnell und unbürokratisch zur Verfügung.
