Das Fügelabor konzentriert sich auf die Entwicklung und Verbesserung klassischer und neuartiger Fügetechnologien für leichte Fahrzeugstrukturen in Sandwich- und Multimaterialbauweise.

Es steht ein großes und modernes Repertoire an Anlagen und Geräten für das mechanische Fügen und Kleben zur Verfügung. Das Labor ist mit mechanischen Fügesystemen zum Fließlochschrauben, Stanznieten, Clinchen, Blindnieten und Hochgeschwindigkeitsbolzensetzen ausgestattet. Des Weiteren kann auf Ausstattung zum Kleben in der gesamten Bandbreite von strukturell-steif bis flexibel-elastisch zurückgegriffen werden.

Durch die Kombination der mechanischen und klebtechnischen Fügeverfahren können auch Hybridfügungen wissenschaftlich detailliert untersucht werden. Um die hergestellten Fügeverbindungen qualitativ und quantitativ zu analysieren, ist das Fügelabor mit einer Schleif- und Poliermaschine zur Probenpräparation und einem optischen Mikroskop ausgestattet.

Darüber hinaus bestehen weitere umfangreiche Analysemöglichkeiten in unserem Belastungs- und Korrosionsprüflabor.

Stanzniet- und Clinchanlage
Bild: 1/8, Credit:
Klebevorrichtung
DownloadDownload
Schraubautomat
Bild: 8/8, Credit:
DownloadDownload

Blindnietwerkzeug



Anwendungsgebiete und Alleinstellungsmerkmale:

Herstellung von Fügeverbindungen



pneumatisch-hydraulisches Handsetzwerkzeug



regelbare Nietnagelabsaugung



rückschlaggesichert



geräuschgedämft

Hersteller: Wilhelm Böllhoff GmbH & Co. KG

Typ: P 2002

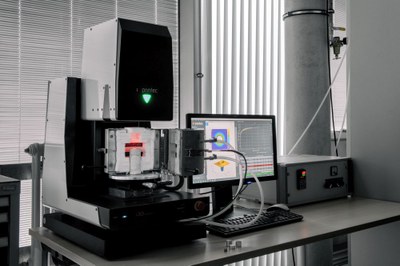

Härte- und Festigkeitsprüfmaschine



Anwendungsgebiete und Alleinstellungsmerkmale:

Zerstörungsarme Bauteilprüfung



mechanische Qualitätssicherung von Bauteilen und Proben nach dem Eindruckverfahren DIN-SPEC 4864



Bestimmung der Fließkurve, Streckgrenze, Zugfestigkeit und Härte



Geeignet für eine Vielzahl von Stahl-, Aluminium-, Nickel- und Titanlegierungen

Hersteller: Imprintec GmbH

Typ: i3D COMPACT

Hochgeschwindigkeitsbolzensetzgerät



Anwendungsgebiete und Alleinstellungsmerkmale:

Herstellung von Fügeverbindungen



Fügen ohne Vorloch bei einseitiger Zugänglichkeit



Flexibel einsetzbar für Misch-, Mehrlagen und Hybridverbindungen



pneumatische-hydraulisches Handsetzwerkzeug

Hersteller: Wilhelm Böllhoff GmbH & Co. KG

Typ: RIVTAC® Portable

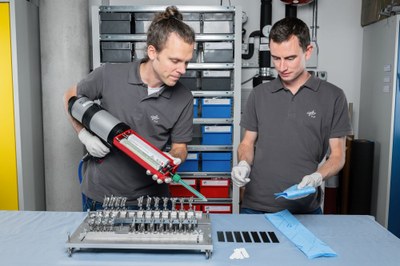

Klebtechnische Ausstattung



Anwendungsgebiete und Alleinstellungsmerkmale:

Wissenschaftliches Kleben von Fügeproben nach Norm und von prototypischen Bauteilen



Mechanische, manuelle Applikation



Pneumatische Applikation



Elektrische, beheizte Klebstoffpistole



Klebstoffkartuschenvorwärmer



Silikongussformen Substanzproben



Universal-Klebevorrichtung für Scher- und Kopfzugproben

Schraubautomat



Anwendungsgebiete und Alleinstellungsmerkmale:

Herstellung von Fügeverbindungen



Fügen ohne Vorloch bei einseitiger Zugänglichkeit



Flexibel einsetzbar für Misch-, Mehrlagen und Hybridverbindungen



Lösbar und mehrfach wiederholverschraubbar

Hersteller: WEBER Schraubautomaten GmbH

Typ: RSF25

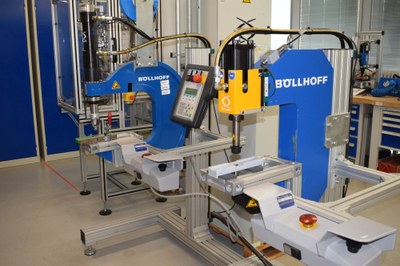

Stanzniet- und Clinchanlage



Anwendungsgebiete und Alleinstellungsmerkmale:

Herstellung von Fügeverbindungen



Fügen ohne Vorloch bei zweiseitiger Zugänglichkeit



Flexibel einsetzbar für Misch-, Mehrlagen und Hybridverbindungen



keine thermische Beeinflussung

Hersteller: Wilhelm Böllhoff GmbH & Co. KG

Typ: MTF-FC / SC 2505 P 75 S

Alle technischen Daten zu unseren Anlagen finden Sie hier.
