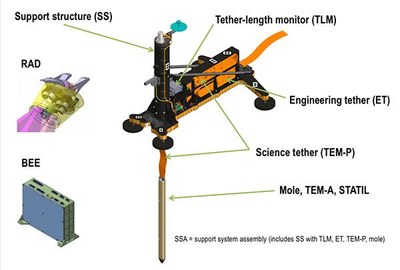

Komponenten der Wärmeflusssonde HP3 (Heat Flow and Physical Properties Package)
Komponenten der Wärmeflusssonde HP3 (Heat Flow and Physical Properties Package)
Von links oben im Uhrzeigersinn sehen wir das Radiometer (RAD), mit dem die Strahlungstemperatur (entspricht in etwa der Temperatur) der Oberfläche gemessen wird. In der Mitte das Gehäuse mit der Rammsonde Mole, dem Temperaturmesskabel TEM-P und dem Datenkabel (ET) zum Lander. Darüber hinaus enthält das Gehäuse einen optischen Längenmesser, mit dem die Länge des Temperaturmesskabels, das das Gehäuse verlassen hat, bestimmt wird. Im Mole befinden sich der Wärmeleitfähigkeitssensor TEM-A und der Neigungsmesser STATIL. Weiter im Uhrzeigersinn sehen wir die elektronische Steuereinheit, die sogenannte Back End Elektronik (BEE), die auf dem Lander verbleibt und mit dem ET mit der Sonde verbunden ist.
