Forschungs- und Testinfrastruktur

Innovationsprüfstand P3

Innovationen und Technologien entwickeln

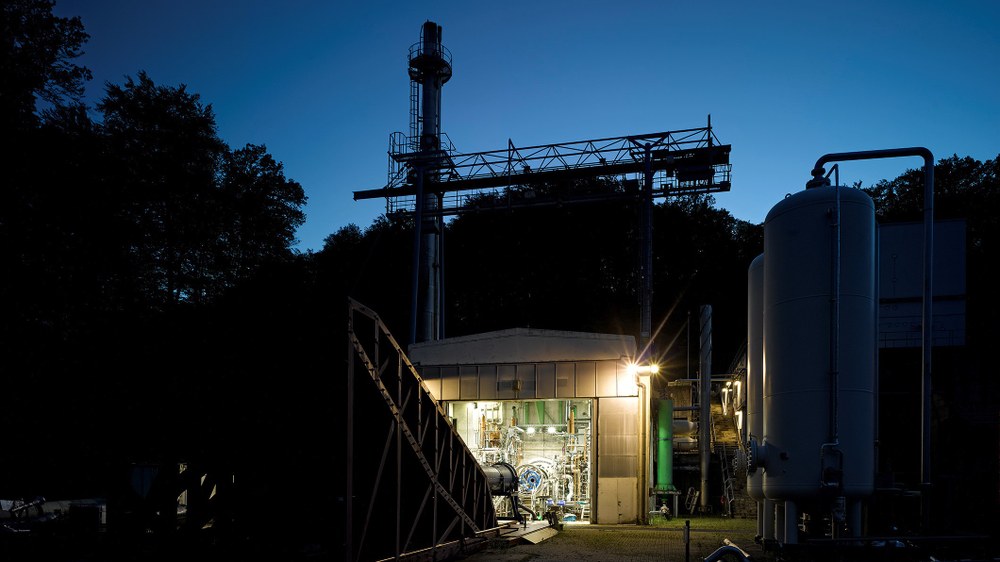

Der Innovationsprüfstand P3 ist eine moderne und flexible Anlage für die Weiterentwicklung der Raumfahrtantriebe von Morgen. Von einzelnen Triebwerkskomponenten, über Zündverfahren und unterschiedlichen Treibstoffkombinationen bis hin zu Schubkammern und Technologie-Demonstratoren können am Prüfstand P3 getestet werden. So werden Technologieentwicklungen in der Raumfahrt effizient weiterentwickelt.

Video: Ready for Prometheus
Eine Treibstoffkombination aus Methan und flüssigem Sauerstoff kann eine vielversprechende Rolle bei der Entwicklung neuer flüssiger Raketentreibstoffe für den Weltraum spielen. Die Möglichkeiten von Methan reichen von der Beimischung zu den derzeitigen Flüssigtreibstofftriebwerken der Ariane-Trägerraketen bis hin zum vollständigen Ersatz von flüssigem Wasserstoff. Die DLR-Ingenieurinnen und Ingenieure im Projekt Prometheus arbeiten nun daran, die LOX/Methan-Technologie so schnell wie möglich für den Einsatz im europäischen Raumfahrtprogramm zu entwickeln. Die Ziele sind klar definiert: Die ArianeGroup und das DLR-Institut für Raumfahrtantriebe sind 2016 eine Allianz eingegangen, um die LOX/Methan-Technologie schnell voranzutreiben.

Video: Ready for Prometheus

Für die Wiedergabe dieses Videos auf Youtube.com ist Ihre Zustimmung zur Speicherung von Daten ('Cookies') erforderlich. Unter Datenschutz-Einstellungen können Sie Ihre Wahl einsehen und verändern.

Video: Ready for Prometheus
Eine Treibstoffkombination aus Methan und flüssigem Sauerstoff kann eine vielversprechende Rolle bei der Entwicklung neuer flüssiger Raketentreibstoffe für den Weltraum spielen. Die Möglichkeiten von Methan reichen von der Beimischung zu den derzeitigen Flüssigtreibstofftriebwerken der Ariane-Trägerraketen bis hin zum vollständigen Ersatz von flüssigem Wasserstoff. Die DLR-Ingenieurinnen und Ingenieure im Projekt Prometheus arbeiten nun daran, die LOX/Methan-Technologie so schnell wie möglich für den Einsatz im europäischen Raumfahrtprogramm zu entwickeln. Die Ziele sind klar definiert: Die ArianeGroup und das DLR-Institut für Raumfahrtantriebe sind 2016 eine Allianz eingegangen, um die LOX/Methan-Technologie schnell voranzutreiben.

Anwendungsgebiet

  • Hochdruckprüfstand zum Testen von Schubkammern im Originalmaßstab mit kryogenen Treibstoffen
  • Zündung im Vakuum mit 200 Millibar möglich, kontinuierlich mit gasförmigem Stickstoff angetrieben; danach selbsthaltendes Vakuum durch Gasstrahlprinzip

Treibstoffe



Flüssigwasserstoff

Massenstrom: 50 Kilogramm pro Sekunde

Flüssigsauerstoff

Massenstrom: 300 Kilogramm pro Sekunde

Flüssigmethan / Erdgas

Massenstrom: 300 Kilogramm pro Sekunde

Anzahl der Testpositionen

  • eine Testposition P3.2

Qualifizierte Triebwerke

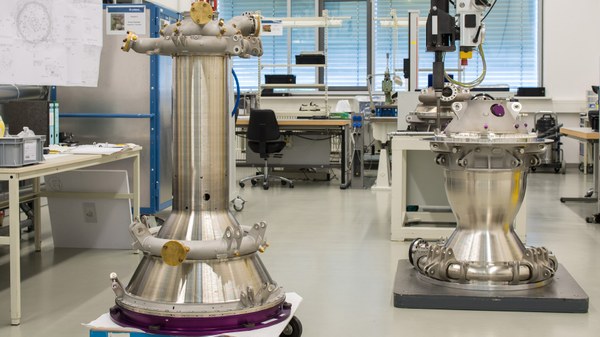

Schubkammer

Vinci Schubkammer

Schubkammer

ETID Schubkammer

Schubkammer

Vulcain Schubkammer

Schubkammer

ROMEO Schubkammer

Daten & Fakten

Maximaler Schub

1.200 Kilonewton

Feuerachse

Horizontal

Historie

Im Juni 1964 begann man in der zweiten Ausbaustufe des Testgeländes den Prüfstand P3 für die Erprobung der ELDO-Triebwerke zu bauen. Mit den Prüfstandskomplexen P3 und P4 entstanden in Lampoldshausen zwischen 1964 und 1966 modernste Höhenprüfstände, die bis heute regelmäßig instandgehalten werden.

Publikationen

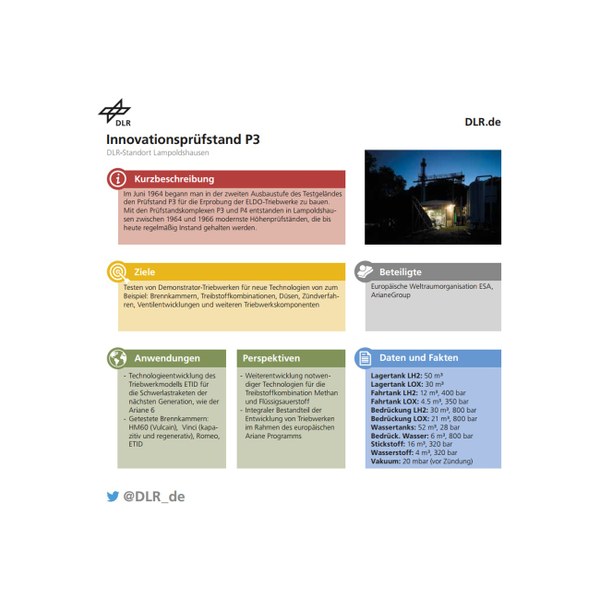

Fact Sheet Innovationsprüfstand P3

67.7 KB | PDF
