Signaturanalyse

Zur Verbesserung der Interpretierbarkeit von Signaturen besitzt SAREF hochentwickelte Funktionen für die Analyse von Streueffekten.

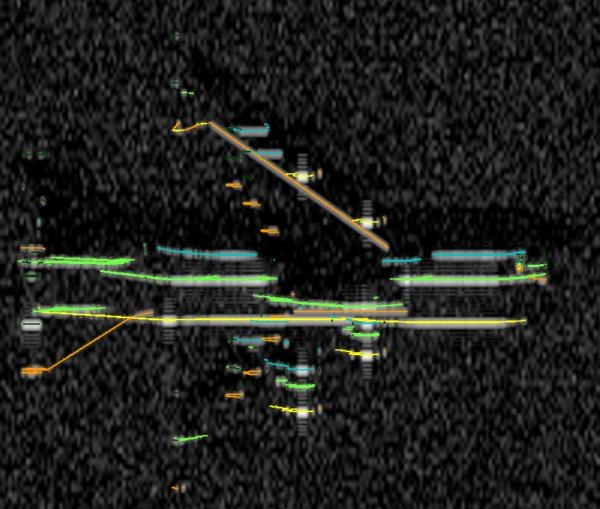

Abbildung 4: Simulierte SAR-Signatur einer Boeing 747 überlagert mit farblich kodierten Streueffekten
Zunächst können, wie in Abbildung 4 gezeigt, die prominenten Streueffekte des Objektes farblich hervorgehoben werden. Einfachstreuer werden in Gelb, Reflexionen an Kanten in Orange, Zweifachreflexionen in Grün und weitere Mehrfachreflexionen in Hellblau dargestellt.
Bild: 1/3, Credit:

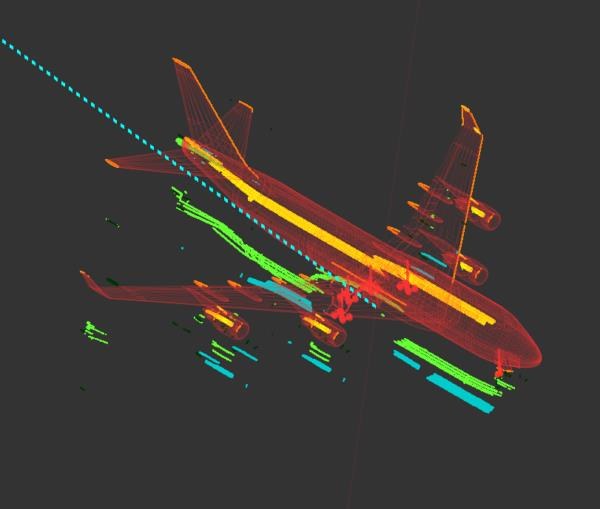

Abbildung 5: 3-D Modell mit farblich kodierten markanten Streuzentren
Die Position der Streuzentren kann nicht nur zweidimensional in der SAR-Bildebene sondern auch, wie in Abbildung 5 dargestellt, dreidimensional mit einer transparenten Überlagerung des Drahtgittermodells. Die hellblau gestrichelte Linie gibt die simulierte Sichtlinie des Radarsensors an.
Bild: 2/3, Credit:

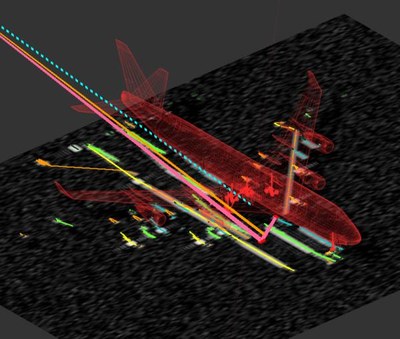

Abbildung 6: Analyse von Streueffekten mittels Visualisierung von Strahlengängen
Darüber hinaus können die Ursachen der markanten Streuzentren in einer komfortablen Art und Weise analysiert werden, in dem ihre Strahlengänge visualisiert werden. In Abbildung 6 ist dies für eine Dreifachreflexion zwischen dem Flugzeugrumpf und glattem Asphalt dargestellt.
