Seit 2010 betreibt das Institut für Hochfrequenztechnik und Radarsysteme eine Compact Test Range. Diese Antennen- und Radar Cross Section (RCS) Messanlage beruht auf dem Dual Reflector Compact Range Prinzip. Um die für die Messung notwendige Fernfeldbedingung zu erreichen, wird die von der Messantenne (Feed) ausgehende Kugelwelle über zwei gekrümmte Reflektoren in eine ebene Welle transformiert. Die im klassischen Fernfeldmesssystem benötigten sehr großen Entfernungen werden auf wenige Meter reduziert.
Diese Antennen- und RCS- (Radar Cross Section) Messanlage beruht auf dem Dual Reflector Compact Range Prinzip. Um die für die Messung notwendige Fernfeldbedingung zu erreichen, wird die von der Messantenne (Feed) ausgehende Kugelwelle über zwei gekrümmte Reflektoren in eine ebene Welle transformiert. Die im klassischen Fernfeldmesssystem benötigten sehr großen Entfernungen werden auf wenige Meter reduziert.

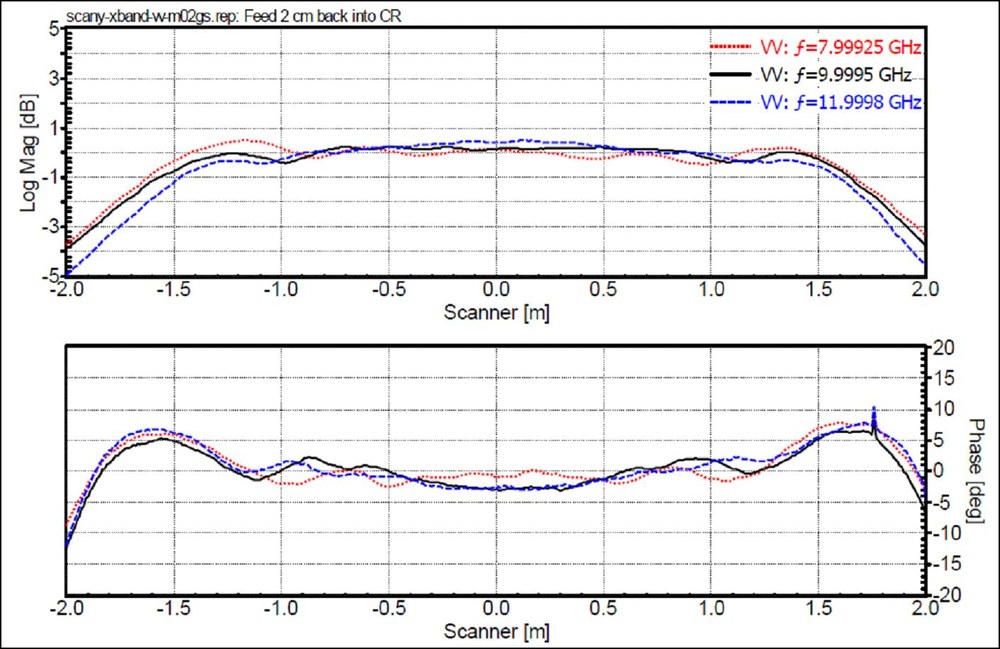

Die Testzone wird in Durchmesser und Qualität durch die maximal erlaubte Amplituden- und Phasenvariation definiert. Je nach Frequenzbereich und verwendeter Feedantenne wird in der Compact Test Range des Instituts ein Messbereich bis zu 3,8 Metern erreicht. Die Größe und Oberflächengenauigkeit der Reflektoren erlauben den Betrieb von 1 Gigahertzbis zu 100 Gigahertz. Eine Erweiterung des Frequenzbereiches bis 300 Megahertz ist durch direkte Beleuchtung möglich.
Techlab
Im TechLab sind alle Hardwareaktivitäten und Messkammern des HR Instituts untergebracht.
Die Compact Test Range wird in einem, mit Mikrowellenabsorbern ausgekleideten, geschirmten Raum betrieben. Durch eine Klimatisierung finden die Messungen unter konstanten Umgebungsbedingungen statt. Dieser Raum ist in der Halle des TechLab-Gebäudes untergebracht.
Das Messobjekt wird auf eine 6-Achsen Positioner mit einem Genauigkeitsbereich aller Achsen besser 0,03° Grad montiert. Messobjekte bis 200 Kilogramm können innerhalb der Kammer montiert werden (Pick-up-Funktion), schwerere Objekte werden außerhalb der Kammer mit einem Kran installiert. Für RCS-Messungen kann der Positioner aus der Kammer heraus gefahren werden und durch einen speziellen Turm mit niedrigem RCS ersetzt werden.
Im TechLab sind alle Hardwareaktivitäten und Messkammern des Instituts untergebracht.
Die Compact Test Range dient dem Institut für die Entwicklung und Untersuchung von Antennen sowie für die Bestimmung von Rückstreueigenschaften. Darüber hinaus steht die Nutzung der Messanlage auch externen Auftraggebern offen.
Compact Test Range
Daten
Dimension [m]
Compact Test Range: 24 x 11,7 x 9,7 Meter (Länge x Breite x Höhe)
Testzone
3,8 Meter Durchmesser; in 5 Meter Höhe
Frequenzbereich
(300 Megahertz) 1 Gigaherz bis 100 Gigaherz
Standard Messturm
6-Achsen Orbit/FR Model Tower
Messtürme
Weitere Messtürme zur Messung von Reflektionseigenschaften sind vorhanden
