Diabolo - Technologien und Entwurf von Kampfflugzeugen der nächsten Generation
Diabolo - Technologien und Entwurf von Kampfflugzeugen der nächsten Generation
DLR-FFD

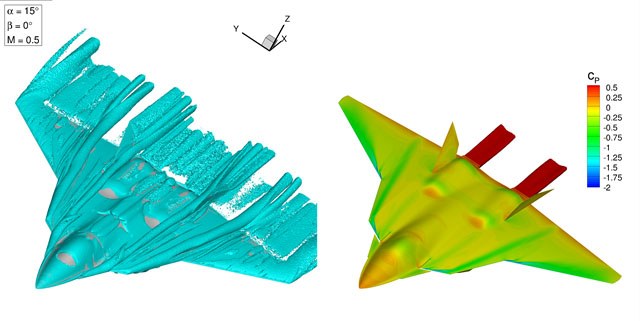

Wirbeltopologie über dem Future Fighter Demonstrator (DLR-FFD); rechts: Druckverteilung auf der Oberseite
Credit:
DLR. Alle Rechte vorbehalten.
Die Zielsetzung des DLR-Projekts Diabolo ist die Weiterentwicklung von Technologien und Verfahren für den Entwurf und die Leistungsbestimmung von Kampfflugzeugkonfiguration der nächsten Generation. Diabolo ist ein vom Bundesverteidigungsministerium (BMVg) grundfinanziertes wehrtechnisches Projekt im DLR-Forschungsgebiet Defence Technology. Im Rahmen der Technologieentwicklung soll das gesamte Spektrum von bemannten und teilautonomen Konfigurationen betrachtet werden. In Diabolo entwerfen die Wissenschaftler einen generischen Future Fighter Demonstrator (DLR-FFD) mit dessen Hilfe technologische Lücken geschlossen und die Entwurfs- und Bewertungsfähigkeit der im DLR entwickelten Verfahren und Prozesse demonstriert werden soll. Das Technologiespektrum reicht von der Aerodynamik, Struktur und Aeroelastik über den Flugreglerentwurf, die Auslegung eines Steuerkonzepts und die flugmechanische Analyse bis hin zu Technologien und dem Entwurf eines Antriebskonzepts (DLR-FFE - Future Fighter Engine) sowie der Bestimmung der Radar-, Infrarot- und Akustiksignatureigenschaften. Mit dem Projekt Diabolo wollen die DLR-Forscher die Fähigkeiten für den Entwurf und die Bewertung von militärischen Konfigurationen verbessern.
Aufgaben des Instituts für Aerodynamik und Strömungstechnik in Braunschweig und Göttingen:
Weiterentwicklung der Flugzeugentwurfsumgebung
Validierung des DLR RANS-Verfahrens TAU für wirbeldominierte Strömungen im Unter- und Überschall
experimentelle und numerische aerodynamische Studien für den Entwurf und das Verständnis der Strömungsphysik und der aerodynamischen Leistung von Kampfflugzeugkonfigurationen
numerische aerodynamische Multipunktoptimierung eines DLR-FFD
Entwurf und Bewertung hochintegrierter Triebwerkseinläufe und Schubdüsen sowie Schubvektorkonzepte
Untersuchung von dynamischen Steuerelementen
Weiterentwicklung von hochgenauen experimentellen Messverfahren für wehrtechnische Anwendungen
Projekt
Diabolo
Laufzeit
7/2018 - 6/2023
Projektpartner
DLR-Institut für Aerodynamik und Strömungstechnik (Projektleitung)
DLR-Institut für Aeroelastik
DLR-Institut für Antriebstechnik
DLR-Institut für Flugsystemtechnik
DLR-Institut für Hochfrequenztechnik und Radarsysteme
DLR-Institut für Systemdynamik und Regelungstechnik
DLR-Institut für Methodik der Fernerkundung
DLR-Institut für Softwaretechnologie
DLR-Institut für Faserverbund Leichtbau und Adaptronik
DLR-Institut für Systemarchitektur in der Luftfahrt
