Weltraumsimulationsanlage

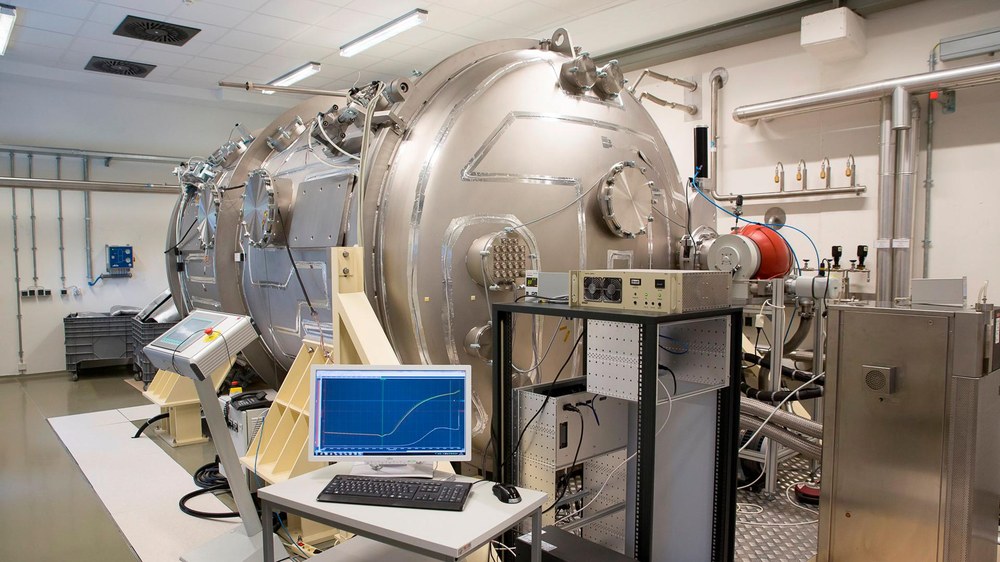

Geschlossene Weltraumsimulationsanlage im Testbetrieb
In der Großanlage des DLR-Instituts für Raumfahrtsysteme, Navigations- und Regelungssysteme in Bremen werden sowohl einzelne Komponenten als auch Gesamtsysteme von Raumfahrtanwendungen einem Thermal-Vakuum-Test unterzogen. Ziel ist Entwurfsprozesse für Raumfahrtkomponenten und Thermalkontrollsystemen zu begleiten.
DownloadDownload

In der Weltraumsimulationsanlage werden sowohl Einzelkomponenten als auch Gesamtsysteme von Raumfahrtanwendungen einem Thermal Vakuum Test unterzogen.

Dabei werden die Umweltbedingungen (Hochvakuum, der kalte Weltraumhintergrund, Umgebungstemperaturen anderer Himmelskörper und Sonneneinstrahlung) der späteren Raumfahrtmission nachgebildet. In einem speziellen Testaufbau werden Aufstiegssimulationen mit Hardwarekomponenten bezüglich ihres Verhaltens während schneller Dekompression untersucht.

Ziel der Thermal-Vakuum-Tests ist die Begleitung des Entwurfsprozesses von Raumfahrtkomponenten und Thermalkontrollsystemen, deren Qualifizierung und die Verifizierung von computergestützten Thermalmodellen.

Leistungsspektrum

  • Thermal Balance Test: Ist ein Thermal Vakuum Test, bei dem das thermische Gleichgewicht und die entsprechende Temperaturverteilung von Interesse sind
  • Thermal Cycling Test: Die Funktionsfähigkeit des Testobjekts wird durch eine vorgegebene Anzahl von Zyklen unter definierten Temperaturniveaus (Umweltbedingungen) untersucht
  • Schnelle Entlüftung
  • Unterstützung bei Entwicklungstests

Testnorm:

ECSS-E-ST-10-03C vom 1. Juni 2012

Technische Spezifikation:

Rezipient

Nutzbare Länge:
3,50 m
Nutzbare Breite/Höhe:
1,50 m
Volumen:
17m³

Vakuumsystem

Enddruck bei 22°C:
<10-6mbar

Thermalwand

Max. Temperatur:
390K
Min. Temperatur:
90K

Solarsimulator

Leistung:
0,4 … 1,4 kW/m2
Durchmesser Sonneneinstrahlung:
ca. 0,7 m
Spektrum:
0,2 … 2,5 µm
Parallelität einfallende Strahlung:
ca ±2°C

Thermostat-Temperierung

Temperaturbereich Thermofluid
200K – 380K
Temperierung Flüssigstickstoff:
80K

Messsystem

Anzahl Messkanäle
80
Messbereiche
20mV, 60mV, 200mV, 2V, 6V, 20V
DC
-200°C bis 300°C
PT100
Sub-D 9, Sub-D15, Sub-D25, Sub-D37
Durchführungen
Sub-D50, RS50, RS25, RS19
