Berechnung einer 3-D-Oberflächendeformationsschätzung für simultane SAR-Aufnahmen mit Schielwinkel
Berechnung einer 3-D-Oberflächendeformationsschätzung für simultane SAR-Aufnahmen mit Schielwinkel
Beschreibung
Die Routinen, die Sie unter dem unten stehenden Link finden, berechnen die eine 3D-Oberflächendeformation für simultane SAR-Aufnahmen mit Schielwinkel (Squint) unter Verwendung des Hybrid Cramér-Rao Bound (HCRB). Der IDL-Code implementiert den HCRB, wie sie in der folgenden Arbeit vorgestellt wird:
P. Prats-Iraola, P. Lopez-Dekker, F. De Zan, Yague-Martinez, M. Zonno, M. Rodriguez-Cassola, "Performance of 3-D Surface Deformation Estimation for Simultaneous Squinted SAR Acquisitions," IEEE Transactions on Geoscience and Remote Sensing, vol. 56, no. 4, April 2018.
Insbesondere berechnet das im Code enthaltene Beispiel die Diagramme in den Abbildungen in diesem Artikel. Die anderen Diagramme lassen sich mit den mitgelieferten Funktionen leicht erstellen.
Bitte beachten Sie, dass die Software zusätzlich die für die atmosphärische Grenzschicht (ABL) angenommene Autokorrelationsfunktion benötigt. Die Funktion, die für die Berechnung in diesem Dokument verwendet wurde, ist in der ZIP-Datei im IDL sav-Format enthalten.

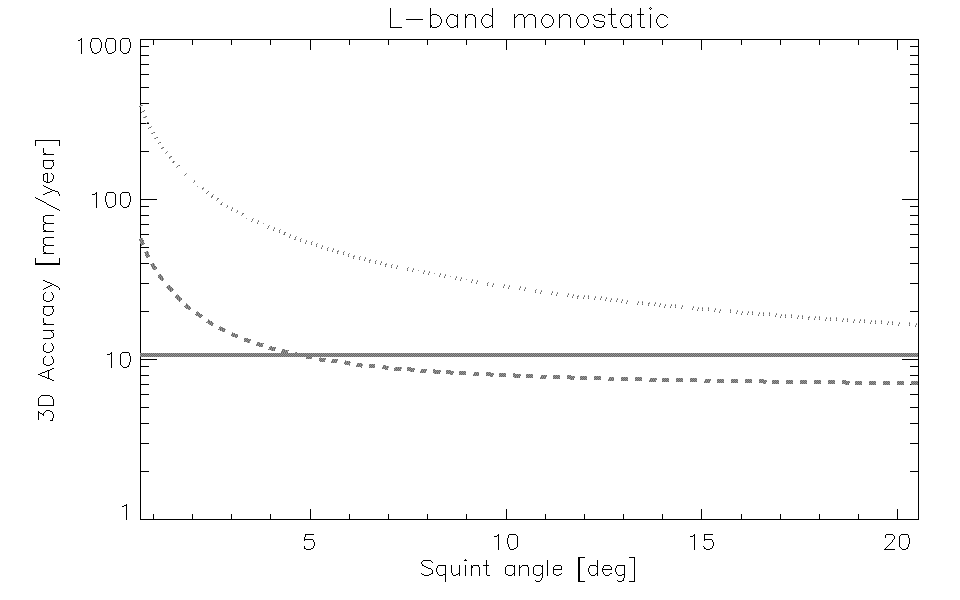

L-Band monostatisch
3D-Genauigkeit der Deformationsschätzung in Abhängigkeit des Schielwinkels (Squint) für L-Band (monostatisch), Beispiel für einen mit der Software erzeugten Plot.

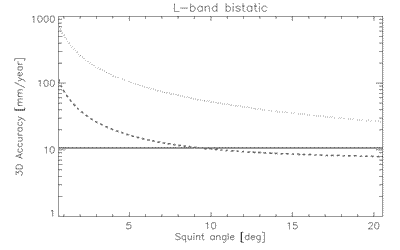

3D-Genauigkeit der Deformationsschätzung in Abhängigkeit des Schielwinkels (Squint) für L-Band (bistatisch), Beispiel für einen mit der Software erzeugten Plot.

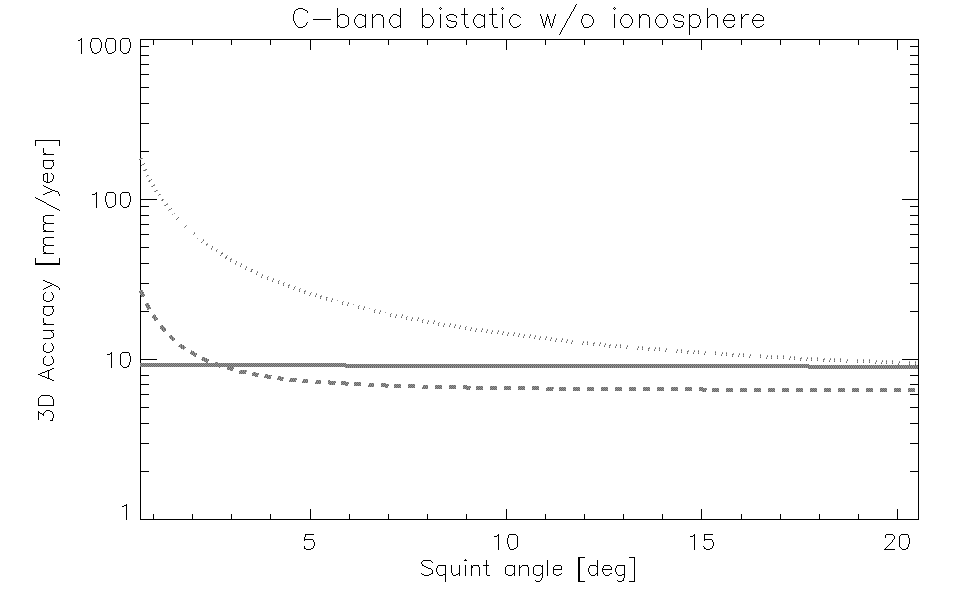

3D-Genauigkeit der Deformationsschätzung in Abhängigkeit des Schielwinkels (Squint) für C-Band (bistatisch, ohne Ionosphäre), Beispiel für einen mit der Software erzeugten Plot.
Diese ZIP-Datei enthält die Quellcode-Datei "multisquintSurfaceDeformationPerformance.pro" und die Autokorrelationsfunktion der ABL im sav-Format "ABLautoCorrelation.sav".
Ausführung
Die folgenden Schritte sind nötig, um den Code auszuführen:
Entpacken Sie die beiden Dateien in der ZIP-Datei in dasselbe Verzeichnis und starten Sie eine IDL-Sitzung, wobei das Arbeitsverzeichnis demjenigen entsprechen muss, in dem sich die Dateien befinden.
Kompilieren Sie zweimal die bereitgestellte PRO-Datei. Bei Verwendung der IDL-Konsole geschieht dies durch die Ausführung des Befehls .r <filename>, das heißt

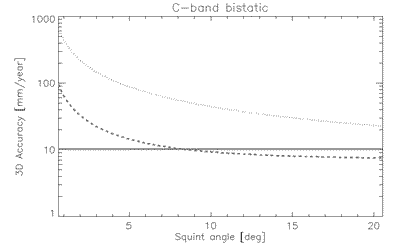

Während der Ausführung werden einige Konfigurationsparameter auf der Konsole ausgegeben und vier Diagramme erstellt. Die erzeugten Diagramme sind unten dargestellt. Die Linien entsprechen der Leistung für (durchgezogen) E-W, (gepunktet) N-S und (gestrichelt) Vertikal.
Lizenz - BSD
Die zur Verfügung gestellte Software verwendet eine BSD Open Source Lizenz:
Copyright (c) 2017, DLR-HR. Alle Rechte vorbehalten.
Die Weitergabe und Verwendung der Software in Quell- und Binärform, mit oder ohne Änderungen, ist gestattet, sofern die folgenden Bedingungen erfüllt sind:
Die Weitergabe des Quellcodes muss den obigen Copyright-Vermerk, diese Liste von Bedingungen und den folgenden Haftungsausschluss enthalten.
Weiterverteilungen in Binärform müssen den obigen Urheberrechtsvermerk, diese Liste von Bedingungen und den folgenden Haftungsausschluss in der Dokumentation und/oder anderen mit der Verteilung gelieferten Materialien enthalten.
Weder der Name des Urheberrechtsinhabers noch die Namen der Mitwirkenden dürfen ohne ausdrückliche vorherige schriftliche Genehmigung verwendet werden, um von dieser Software abgeleitete Produkte zu unterstützen oder zu bewerben.
DIESE SOFTWARE WIRD VON DEN URHEBERRECHTSINHABERN UND BEITRAGSZAHLERN IN DER VORLIEGENDEN FORM ZUR VERFÜGUNG GESTELLT. JEGLICHE AUSDRÜCKLICHE ODER STILLSCHWEIGENDE GARANTIE, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF DIE STILLSCHWEIGENDE GARANTIE DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, WIRD ABGELEHNT. IN KEINEM FALL HAFTEN DER URHEBERRECHTSINHABER ODER DIE MITWIRKENDEN FÜR DIREKTE, INDIREKTE, ZUFÄLLIGE, BESONDERE, BEISPIELHAFTE SCHÄDEN ODER FOLGESCHÄDEN (EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF DIE BESCHAFFUNG VON ERSATZGÜTERN ODER -DIENSTLEISTUNGEN, NUTZUNGS-, DATEN- ODER GEWINNVERLUSTE ODER GESCHÄFTSUNTERBRECHUNGEN), WIE AUCH IMMER DIESE VERURSACHT WURDEN UND AUF WELCHER HAFTUNGSTHEORIE SIE BERUHEN, SEI ES DURCH VERTRAG, VERSCHULDENSUNABHÄNGIGE HAFTUNG ODER UNERLAUBTE HANDLUNG (EINSCHLIESSLICH FAHRLÄSSIGKEIT ODER ANDERWEITIG), DIE IN IRGENDEINER WEISE AUS DER NUTZUNG DIESER SOFTWARE ENTSTEHEN, AUCH WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE.
Kontakt
Im Zweifelsfall bezüglich der Ausführung der Software kann man sich an Pau Prats wenden (siehe unten).
Referenz
Prats-Iraola, P., Lopez-Dekker, P., De Zan, F., Yagüe-Martínez, N., Zonno, M., & Rodriguez-Cassola, M. (2017). Performance of 3-D surface deformation estimation for simultaneous squinted SAR acquisitions. IEEE Transactions on Geoscience and Remote Sensing, 56(4), 2147-2158.
