Signal Processing

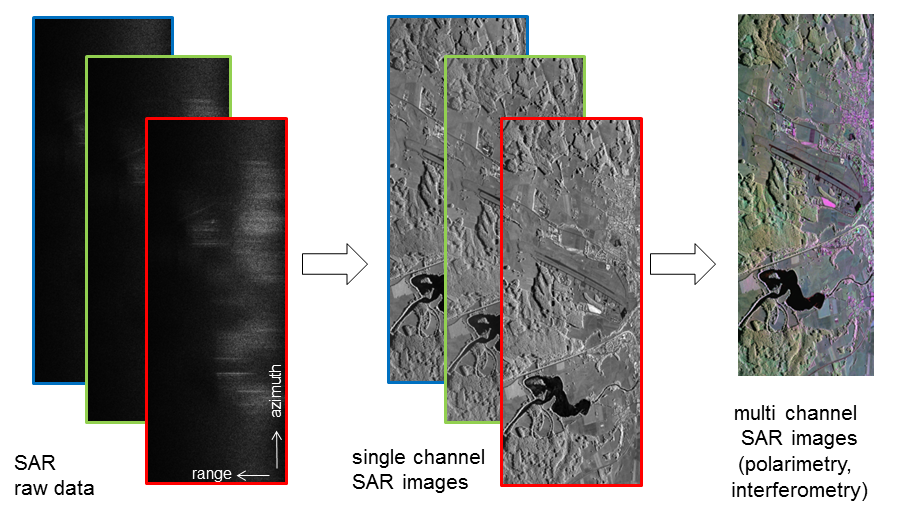

Radarsysteme mit synthetischer Apertur benötigen zu einem nicht unerheblichen Teil Verfahren der Signalverarbeitung um die gewünschte Information aus den SAR-Rohdaten zu erzielen. Räumliche Auflösung sowie radiometrische, polarimetrische und interferometrische Kalibriergenauigkeit haben direkten Einfluss auf die Messung bzw. auf das Potential, aus den Daten physikalische Parameter abzuleiten.
Die Schwerpunkte in der Fachgruppe SAR-Signalverarbeitung liegen einerseits in dem Bereich Verbesserung und Adaptierung bestehender bzw. Entwicklung neuer Algorithmen für die Verarbeitung von SAR-Daten der DLR-eigenen flugzeuggestützten SAR-Systeme und andererseits in der Aufbereitung von gebrauchsfertigen Datenprodukten für die angewandte Forschung.
Effiziente Algorithmenimplementierung ist eine der wesentlichen Herausforderungen, um die zunehmende Anzahl der zu prozessierenden SAR-Daten zu meistern. F-SAR zeichnet jährlich etwa 300-400 Datensätze auf, mit im Schnitt 20 GB pro Rohprodukt und 60 GB pro prozessiertem Bilddatenprodukt.

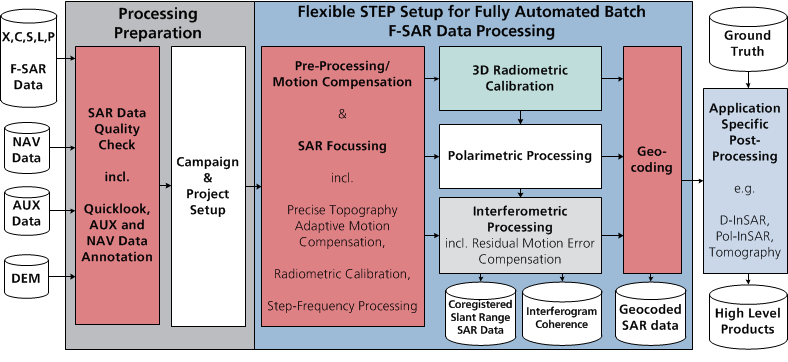

STEP – Der SAR Technologie Prozessor für flugzeuggestütztes SAR
STEP ist die Offline-Prozessierungssoftware für F-SAR-Datenprodukte mit höchstmöglicher Auflösung und optimaler Kalibriergenauigkeit. Der Prozessor beinhaltet:
- Hochgenaue Kompensation der Flugzeugbewegungen in zwei Schritten & zusätzlich topographie-adaptive Bewegungskompensation;
- Unterschiedliche SAR-Fokussierungsalgorithmen (Chirp Scaling, Range Migration, Fast Factorized Backprojection);
- Genaue radiometrische & polarimetrische Kalibration mittels 3D-Antennendiagrammen, bereitgestellt von der institutseigenen CTR-Messkammer (siehe "Weitere Links", "DLR Compact Test Range")
- Step-Frequency-Kombination für verbesserte Entfernungsauflösung;
- Interferometrische Prozessierungsmodule für Ein- und Mehrpass-SAR-Interferometrie;
- Schätzung und Korrektur von Restbewegungsfehlern für Mehrpass-SAR-Interferometrie;
- Geokodeirungsmodule für SAR-Bilder und digitale Höhenmodelle (DEMs);
- Segmentierungs- & Mosaikierungsmodule.
Wegen der hohen Anforderungen an Auflösung und Bewegungskompensation, sowie der großen Anzahl von Befliegungskampagnen im In- und Ausland wurde die STEP-Software für geclusterte Linux-Server konfiguriert, die ihrerseits auf einen gemeinsamen Speicherbereich für SAR-Roh- und Bilddaten zugreifen.
Die modulare Architektur von STEP erlaubt auch eine flexible Anpassung für andere flugzeuggestützte SAR Systeme.
Diese Prozessierungskette für die Mehrpass-SAR-Interferometrie ermöglicht die akurate Prozessierung als eine Voraussetzung für qualitativ hochwertige Pol-InSAR Datenprodukte für Inversionsmodelle (siehe Pol-InSAR Fachgruppe).

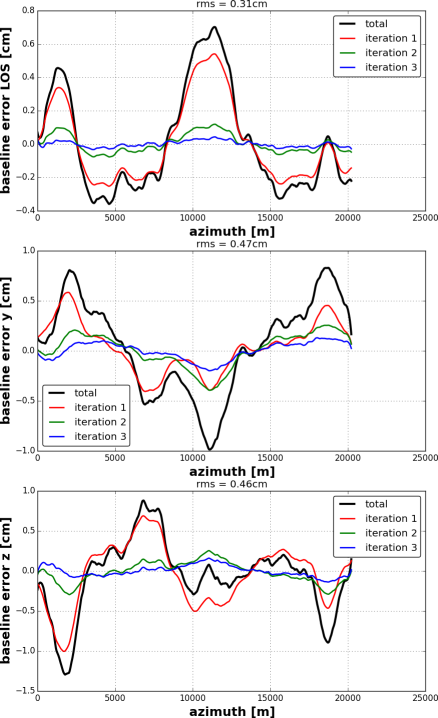

Die Leistungsfähigkeit der flugzeuggestützten SAR-Prozessierung wird durch die Genauigkeit der Navigationsdaten, die als Input für die Bewegungskompensation dienen, begrenzt. (Stand-der-Technik ist die Kombination aus differentiellem GPS- und Inertialsensor.) Obwohl die relative Genauigkeit sehr hoch und gut für hochaufgelöste Produkte geeignet ist, ist die absolute Positionsgenauigkeit des Sensors durch die Genauigkeit des differentiellen GPS-Signals limitiert. (Dabei entsprechen 2,5 cm in etwa einem interferometrischen Phasenzyklus im C-band bei Berücksichtigung von Hin- und Rückweg). Somit ist offensichtlich, dass die Genauigkeit für die Mehrpass-SAR-Interferometrie nicht ausreicht. Eine robuste Schätzung basierend auf dem sogenannten Multi-Squint-Verfahren wurde deswegen in den Prozessierungsablauf integriert um Restbewegungsfehler (im Sinne von horizontalen und vertikalen Messfehlern zwischen den interferometrischen Pfaden) zu bestimmen, und zwar unter Zuhilfenahme der eigentlichen interferometrischen SAR-Daten.
Die gemessenen Restbewegungsfehler sind in der Größenordnung von 1-2 cm und damit in Übereinstimmung mit der zu erwartenden Genauigkeit einer kombinierten Navigationslösung aus Inertialsensoren und differenziellem GPS. Ohne diese Korrektur würden Phasenfehler und Kohärenzeinbußen die Qualität der interferometrischen Produkte bis hin zur Unbrauchbarkeit verschlechtern.
F-SAR Datenprodukte
Der STEP-Prozessor liefert folgende operationelle Produkte:
• Polarimetrische Daten in Radargeometrie (Radar Geometry Images – RGI-Produkt)
• Geokodierte, topographie-korrigierte Daten (GTC-Produkt)
• Digitale Elevationsmodelle (DEM-Produkt)
• Interferometrische Daten (INF-Produkt, beinhaltet koregistrierte SLC-Daten, Kohärenz und Phase)
• Zirkulare SAR-Daten (CSAR GTC-Produkt, für Datensätze die entlang kreisförmiger Trajektorien aufgezeichnet werden)
Für Archivierungszwecke wird jedes Datenprodukt in das Data Ingestion and Management System (DIMS) des Deutschen Fernerkundungsdatenzentrums (DLR-DFD) transferiert, womit weltweiter Zugriff über EOWEB eingerichtet werden kann. Personalisierte Bestelloptionen werden für DLR-externe Nutzer konfiguriert.
Anwendungen flugzeuggestützter SAR-Systeme

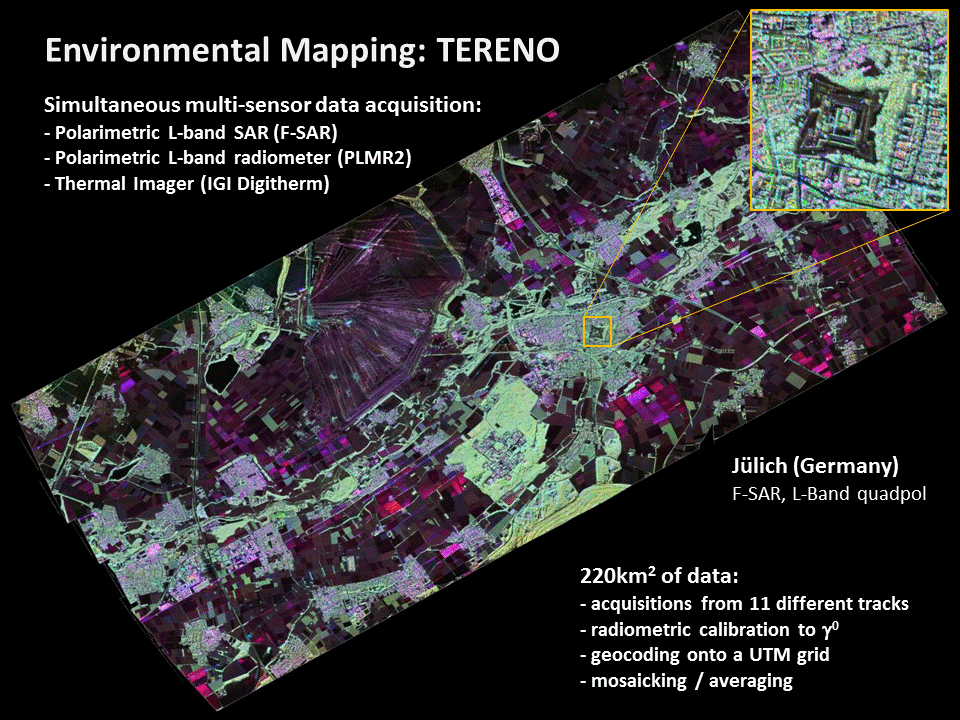

SAR-Bildmosaik für große Abdeckung
Polarimetrische F-SAR-Bilder können zu großflächigen Mosaiks kombiniert werden. Hierfür wird eine einfallswinkelabhängige, radiometrische Korrektur vorgenommen. Systembedingte Randeffekte an den Streifengrenzen werden dank der radiometrischen 3D-Korrektur der Antennendiagramme vermieden.

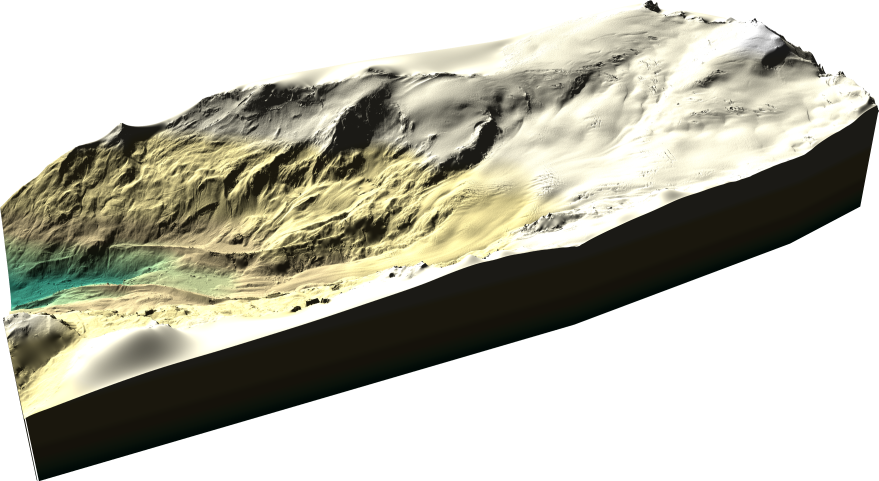

DEM-Erzeugung
Digitale Geländemodelle aus Einpass-SAR-Interferometrie sind eines der Standardprodukte von F-SAR.

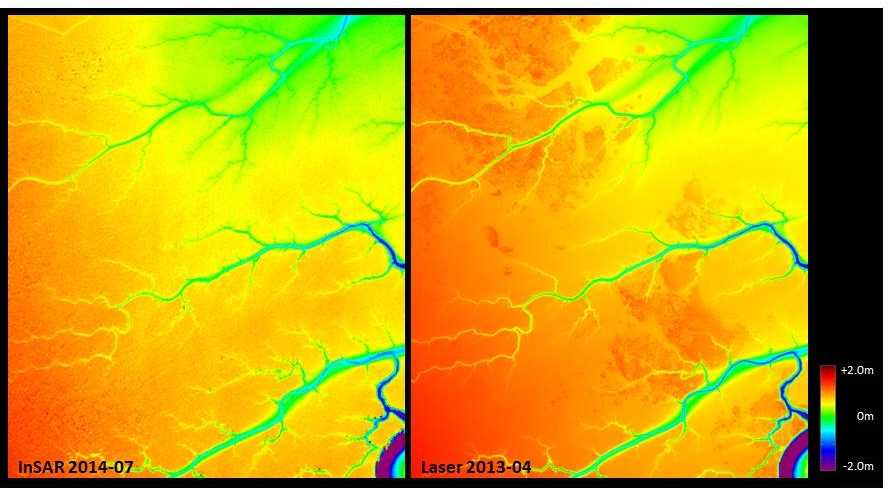

Andererseits wurde für räumlich hochaufgelöste DEMs bei gleichzeitig hoher vertikaler Auflösung ein Fusionsverfahren entwickelt, das die exzellente relative Höhengenauigkeit der Mehrpass-SAR-Interferometrie mit großer Basislinie mit Daten der Einpass-SAR-Interferometrie kombiniert, die ihrerseits eine gute absolute Genauigkeit aufweist. Die fusionierten DEMs zeichnen sich durch eine Genauigkeit aus, die derjenigen aus Laserscanningverfahren nahe kommt. Diese Methodik wurde zur Topographieerfassung trocken fallender Wattbereiche verwendet. Für ausgedehnte Gebiete wird auch hier ein Mosaikierungsverfahren zur Kombination/Kalibrierung benachbarter Streifen verwendet.

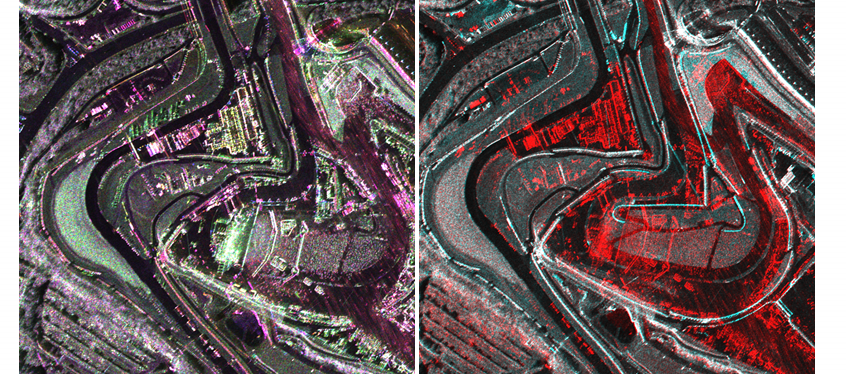

Hochaufgelöste Bilder und Änderungsdetektion
Die hohe Auflösung, die F-SAR speziell im X-Band im Step-Frequency-Modus liefert, erlaubt die Beobachtung von Infrastruktur und künstlichen Zielen, wobei die Möglichkeit der Änderungsdetektion gegeben ist. Hierfür dienen einfache Bildüberlagerungen, interferometrische Methoden basierend auf Kohärenzauswertung oder die vergleichende Analyse polarimetrischer Signaturen.
Differentielle SAR-Interferometrie
Wiederholte Datenaufzeichnungen können auch nach Tagen, Wochen oder gar Monaten erfolgen. In diesen Fällen können differentiell-interferometrische Verfahren zur Detektion von Absenkungen und/oder Hangrutschungen, oder zur Messung der Fließgeschwindigkeit von Gletschern angewendet werden. Insbesondere für Gebiete die schnell dekorrelieren, ist die Leistungsfähigkeit von weltraumgestützten Sensoren (derzeit insbesondere im X- und C-Band) limitiert. Um diese Lücke zu schließen, können flugzeuggestützte Sensoren mit längeren Wellenlängen betrieben werden, z.B. im L- oder S-Band). Der zeitliche Abstand zwischen Überflügen kann dabei frei gewählt werden, z.B. ein Tag für Gletscherbewegung und mehrere Monate für eine Messung von langsamer Absenkung.
Wissenschaftliche Themenstellungen
SAR-Bildgebung von zirkularen Trajektorien
Für die Prozessierung von SAR-Daten, die entlang zirkularer Flugpfade aufgezeichnet wurden, eignet sich ein schneller, faktorisierter Rückprojektionsalgorithmus. Die theoretisch erzielbare geometrische Auflösung liegt in der Größenordnung der Wellenlänge (z.B. 6 cm im L-Band). Für die Verarbeitung wird ein genaues Höhenmodell benötigt. Außerdem kann eine tomographische Abbildung über verschiede Aspektwinkel erfolgen, die eine bessere Kartierung von Vegetations- und Eisvolumina ermöglicht. Idealerweise werden dazu die Daten mehrerer Flugkreise kombiniert (z.B. einer Spirale).
Flugzeuggestützte SAR-Tomographie
Werden SAR Daten entlang paralleler Flugpfade wiederholt aufgezeichnet, so wird eine zweite synthetische Apertur vertikal zur Flugrichtung erzeugt, wodurch eine 3D-Abbildung ermöglicht wird. Für die volumetrische Abbildung können verschiedene Signalprozessierungsverfahren verwendet werden, z.B. MVDR, MUSIC, aber auch Compressive Sensing (siehe Multimodale Algorithmen).

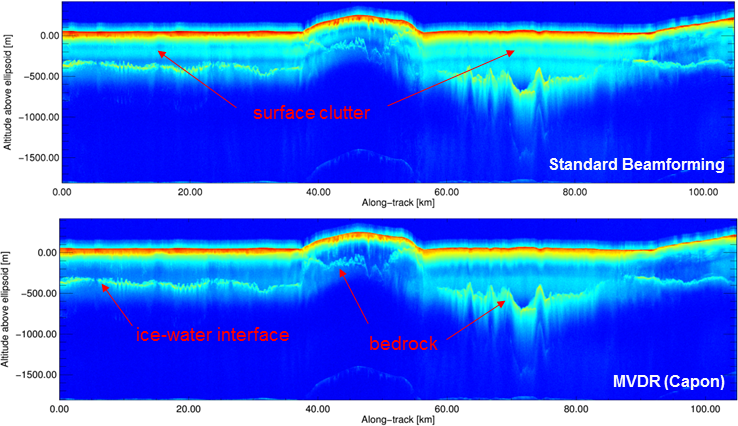

Prozessierung von Radardaten aus Lotmessung polarer Eisschilde
Das SAR-Verfahren kann auch für nadir-gerichtete Radarsysteme zur Eisdickenmessung eingesetzt werden. Der zusätzliche Kompressionsgewinn erlaubt eine verbesserte Detektion des Felsuntergrundes. Mehrdeutige Signale von der Eisoberfläche müssen hingegen mit Mehrkanaldaten und Ausnutzung von Strahlformungstechniken unterdrückt werden.
