Wickelanlage

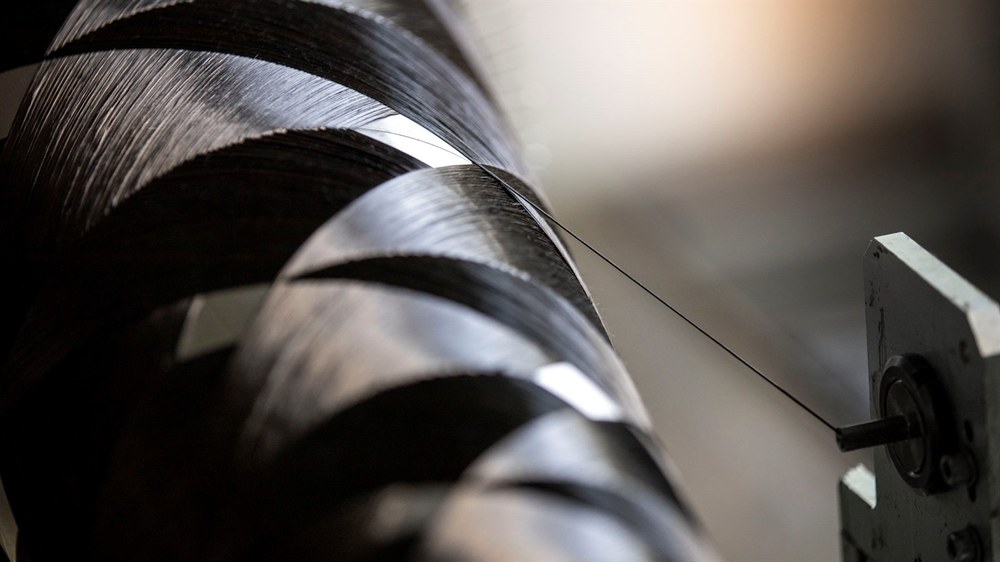

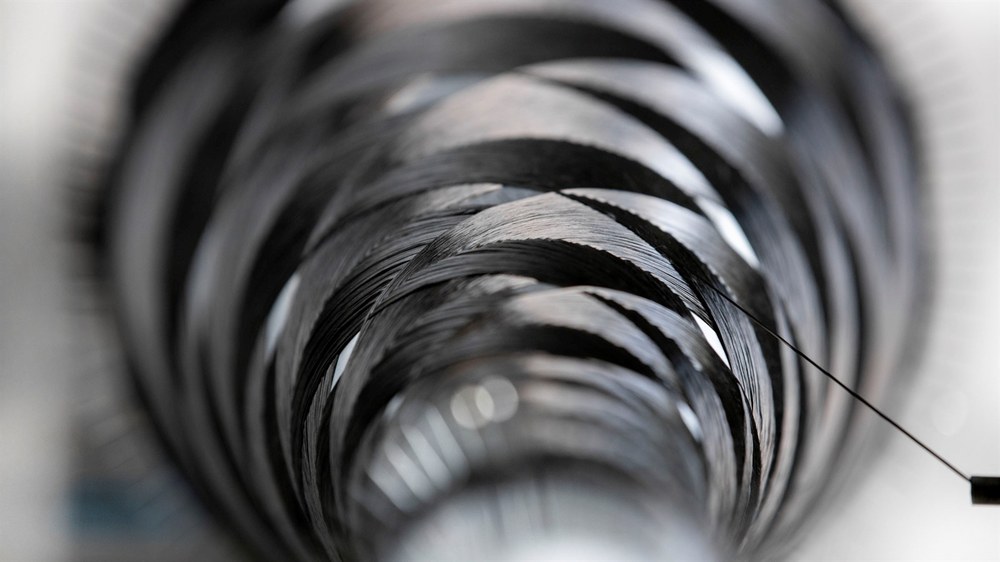

Zur Herstellung von Verbundvorkörpern steht dem Institut neben der RTM- und Presstechnik eine 5-Achs Wickelanlage zur Verfügung. So können in einem sehr wirtschaftlichen Verfahren Bauteile hergestellt werden. Über diese Technik entwickelt das Institut neuartige CMC-Strukturen für den Einsatz in der Luft- und Raumfahrt unter Verwendung von verschiedenen Fasertypen, wie Carbon-, Pech- und SiC-Fasern. Die Herstellung der faserverstärkten Komponenten erfolgt entweder direkt unter Verwendung des entsprechenden Harzsystems mittels Nasswickelverfahren oder mittels Trockenwicklung in Kombination mit Infiltrationstechniken wie VARI oder RTM. Durch die verschiedenen Möglichkeiten kann über das entsprechende Verfahren Einfluss auf die Mikrostruktur und die mechanischen Eigenschaften Einfluss genommen werden.

Derzeit werden verstärkt Entwicklungen von Raumfahrtstruktursystemen, wie Kegeldüsenerweiterungen für Höhenforschungsraketen und ideale Glockendüsenerweiterungen als Demonstratoren für zukünftige Oberstufenantriebe unternommen.

Technische Daten Wickelanlage



Verfahrweg in X-Richtung

1250 mm

Verfahrweg in Z-Richtung

250 mm

Max. Motorlast

25 kg
