Universalprüfmaschinen (Zwick)

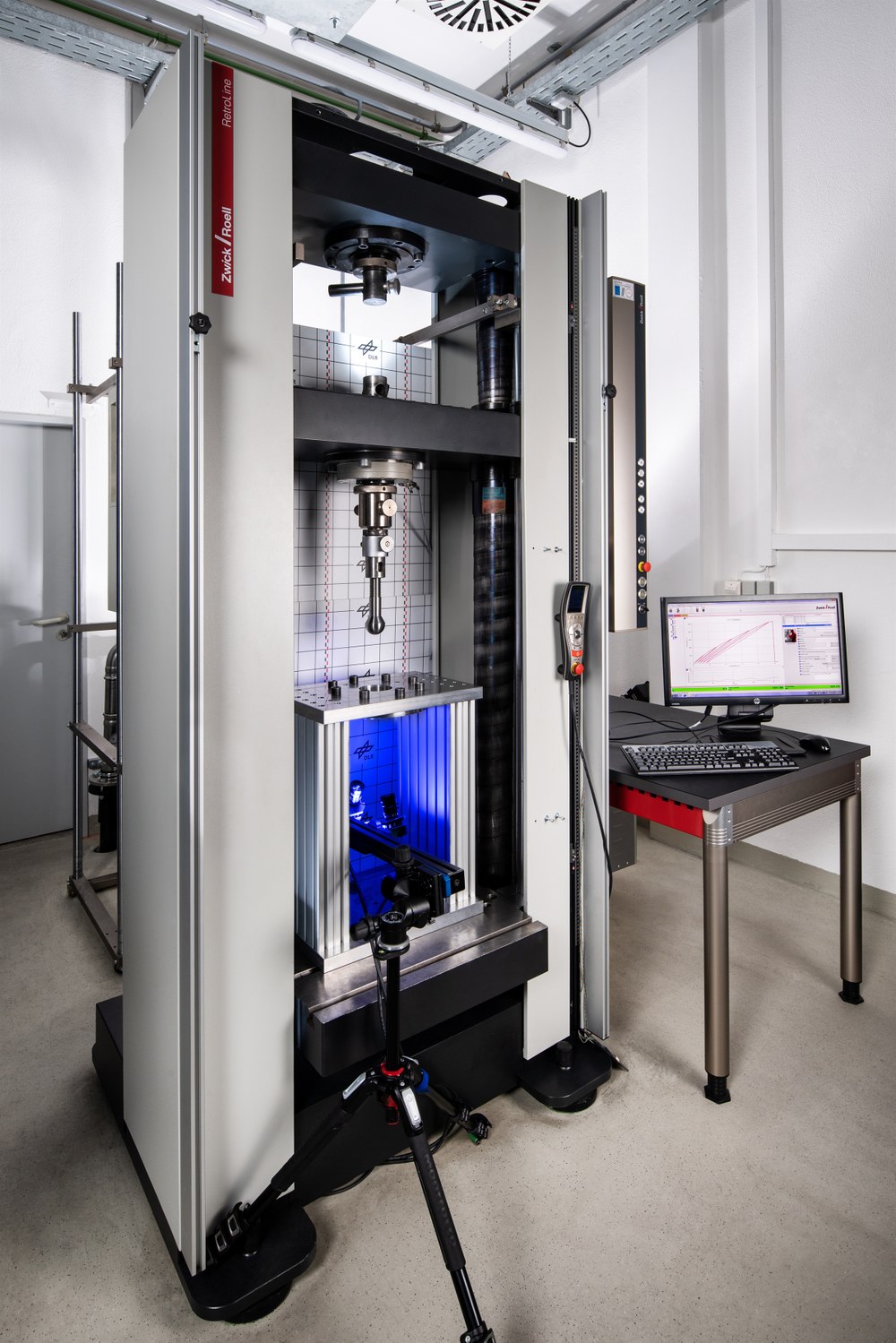

Universal-Prüfmaschine

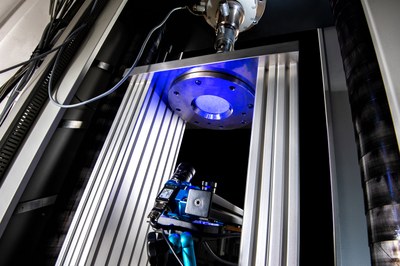

Universal-Prüfmaschine mit einer speziell für CFK angepassten Durchstoßvorrichtung
Bild: 1/5, Credit:

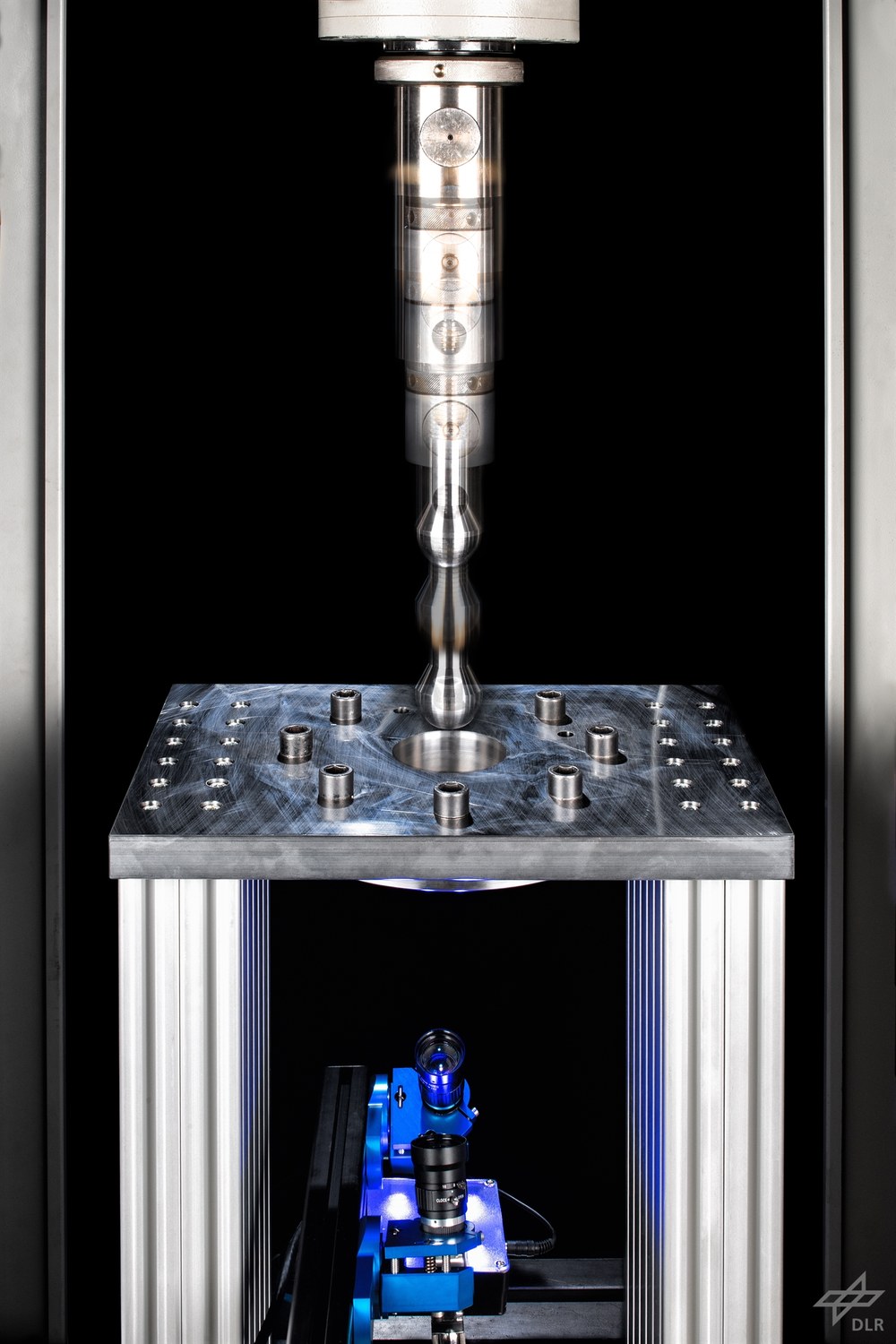

Durchstoßversuch
Zum Testen von Kunststoffen bei unterschiedlichen Geschwindigkeiten. Der Test zeichnet sich durch seinen mehr-achsigen Spannungszustand aus.
Bild: 2/5, Credit:
Schubversuch
Schubversuch nach ASTM 7078
Bild: 5/5, Credit:

Das Institut hat ein eigenes mechanisches Feinmesslabor, bestehend aus insgesamt vier elektro-mechanischen Universalprüfmaschinen aus dem Hause Zwick. Mit Hilfe der umfassenden Messtechnik lassen sich die Materialkennwerte normgerecht ermitteln oder auch individuelle Prüfungen an Bauteilen und Strukturen durchführen.

Technische Daten Universalprüfmaschine

Maximallast

500 kN

Maximallänge

2 m

Prüfgeschwindigkeit

bis zu 600 mm/min

Prüftemperaturen

- 100°C bis 350 °C

Prüfklima

Prüfraum auf 22 °C / 50% r. F. klimatisiert, Proben können im Umweltsimulator konditioniert werden

Sensorik

Video-Extensiometer, DMS-Messtechnik, Digital-Image-Korrelation, zusätzliche Kraftmessdosen, Triangulationslaser
